Чип ШИМ-контроллера для локализованных к нагрузке модулей питания

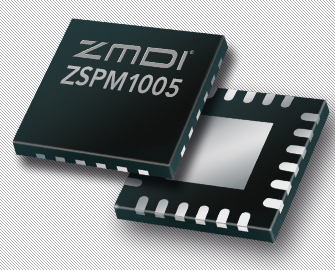

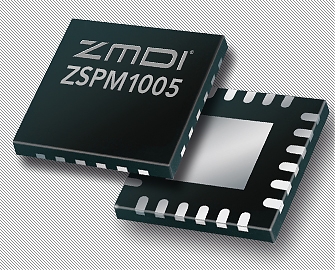

Компания ZMDI выпустила полностью настраиваемый цифровой высокопроизводительный чип ШИМ-контроллера для неизолированных понижающих DC/DC-модулей питания, локализованных к нагрузке (POL). Интегральная схема ZSPM1005 работает по однофазной схеме с одной шиной питания.

«Мы называем новый компонент семейства ZSPM гибридным контроллером, поскольку он обладает производительностью и гибкостью цифровых решений, в то время как в итоговой системе он используется в качестве традиционного решения на базе аналогового контроллера. Устройство сочетает цифровые и аналоговые решения, – говорит Тико Рааб, линейный менеджер продукта в ZMDI. – За счёт простоты использования и стратегии данного семейства, решение идеально для работы в качестве POL-модулей питания в схемах с ПЛИС».

Новый контроллер имеет возможность 2-выводной конфигурации задания выходного напряжения, компенсации и прочих параметров при использовании внешних резисторов. Назначения выводов полностью программируются во время разработки программными средствами Pink Power Designer. В итоговом устройстве, контроллер ZSPM1005 имеет гибкую возможность настройки аппроксимированной взаимосвязи напряжения и конфигурационных выводов, а также значения выходного напряжения. Поэтому для мониторинга или изменений параметров «налету» не требуется цифровая связь с DC/DC-преобразователем. Поскольку новая гибридная ИС совместима по выводам с чипом ZSPM1000, концепт семейства от ZMDI позволяет реализовать схемы локализованных к нагрузке модулей питания с цифровой шиной PMBus и без неё.
