Высокоточные резисторы от Vishay, выполненные по технологии Z-Foil

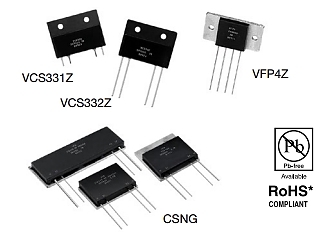

Группа компаний Vishay Precision Group (VPG) представила информацию о том, что бренд Vishay Foil Resistors (VPG) теперь пополнился мощными токосчитывающими резисторами, выполненными по технологии Z-Foil. Новые компоненты созданы для стабилизации резких изменений сопротивления при условиях переходных процессов в питающих цепях. Созданные для оптимальной работы на шасси либо радиаторах охлаждения, резисторы VCS331Z, VCS332Z, VFP4Z, а также решения серии CSNG имеют низкий ТКС, равный ±0.2 ppm/°C в диапазоне температур от -55°C до 125°C (опорная темп. 25°C), мощностной коэффициент сопротивления (МКС) порядка 4 ppm/Вт, точность ±0.01%.

Для силовых схем устройства могут предложить номинальную мощность до 10 Вт (на радиаторах) и 4-выводную конфигурацию Кельвина для исключения нежелательного воздействия сопротивлений выводов и их чувствительности к температуре.

Новые компоненты обладают отличной стабильностью под нагрузкой – до 2000 часов работы с точностью ±0.005% при мощности 3 Вт (с радиатором) и температуре 25°C. Они имеют время температурной стабилизации менее 1 с и широкий разброс сопротивлений от 0.25 до 500 Ω (также доступны сопротивления ниже и выше данных значений). Любое сопротивление в рамках данного диапазона может быть подобрано в сочетании с любой точностью без дополнительных затрат. Резисторы имеют малое время нарастания порядка 1 нс без эффектов переходных процессов. Токовый шум на уровне 0.01 мкВ/В (rms) менее -40 дБ, коэффициент напряжения менее 0.1 ppm/В. Компоненты устойчивы к электростатике 25 кВ, имея конструкцию, препятствующую индуктивности (менее 0.08 мкГн) и ёмкости.

Множество инструментальных цепей зависит от токосчитывающих резисторов при работе с точными измерениями и управлением системами. Новые компоненты могут также использоваться в цепях с ионно-литиевыми батареями в системах альтернативной энергетики, где собираемая энергия должна где-то накапливаться. В современных цепях управления резисторы с технологией Bulk Metal Foil могут использоваться для измерения состояния заряда элементов аккумуляторных батарей. Характеристики элементов ионно-литиевых батарей усложняют измерения оставшегося заряда, поэтому прецизионные интегральные схемы и точные токосчитывающие резисторы с улучшенными показателями надёжности и низкой термоэдс помогают продлить время автономной работы.

Резистор с технологией Bulk Metal Foil основан на планарной конструкции холоднокатаной нихромовой фольги, сцеплённой с плоской керамической подложкой. Монолитная фольга, в отличие от агломерата частиц в тонкоплёночных резисторах, устойчива и независима от подложки, что обуславливает ей свой характерный коэффициент линейного расширения (КЛР). Когда фольга соединена с подложкой, она пытается изменять свои размеры в соответствии с изменением температуры и её КЛР. Однако из-за связывания с керамической подложкой с меньшим КЛР происходит ограничение величины изменения размеров. Сопротивление изменяется в соответствии с дифференциальным КЛР, уравновешивающим положительный ТКС металла с практически нулевым ТКС резистора. Композитное объединение с планарной фольговой структурой позволяет очень точно вытравить шаблон резистора, лишённого индуктивности и ёмкости, а такде имеющего низкие шумы и термоэдс.

Резисторы VCS331Z, VCS332Z и VFP4Z различаются по номинальной мощности, термоэдс и конфигурации. Серия CSNG – это заказная версия данных резисторов, параметры которых можно заранее уникально задавать в соответствии с конкретными схемами.
