DC/DC-контроллер с поддержкой входного напряжения в диапазоне 2,8 - 80 В

Корпорация Linear Technology выпустила компонент, который она называет высокоэффективным (КПД до 98%) синхронным промежуточным вольтодобавочным DC/DC-контроллером, работающим от входных напряжений, которые равны, ниже или выше регулируемого выходного напряжения.

Компонент LT8705 может использоваться в широком диапазоне схем, например в качестве стабилизатора напряжения в телекоммуникационном оборудовании, в автомобильных схемах, а также в системах солнечной энергетики, высокоимпедансных источниках и батарейных модулях.

Компонент LT8705 имеет 4 цепи обратной связи для регулирования входного тока/напряжения, помимо регулирования данных характеристик на выходе. Цепи обратной связи для входного тока и напряжения могут предотвратить перегрузку солнечных элементов. Цепь обратной связи на выходе позволяет осуществлять регулирование выходного тока для зарядного устройства либо другого источника.

Контроллер питается от входного напряжения в диапазоне 2,8 – 80 В и имеет выходное напряжение в диапазоне 1,3 - 80 В. В схеме используется одна катушка индуктивности и синхронное выпрямление с 4 ключами. Выходная мощность до 250 Вт обеспечивается всего одним устройством. Большая мощность может быть достигнута при помощи нескольких параллельных цепей.

Рабочая частота выбирается из диапазона 100 – 400 кГц. Она может быть синхронизована с внешним источником. В контроллере LT8705 используется фирменная архитектура токового управления для работы с постоянной частотой в понижающем или повышающем режиме. Также используются мощные встроенные драйверы затвора n-канального MOSFET-транзистора. Имеется возможность выбора режима: форсированного постоянного, прерывистого и микромощного (используемого для максимизации КПД при небольших нагрузках).

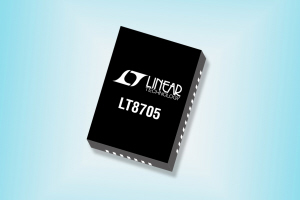

К дополнительным особенностям можно отнести специальные «серво»-выводы для возможности точного отслеживания, какая обратная связь активна. Также имеются цепь LDO 3,3 В/12 мА, настраиваемый «мягкий» старт, встроенный мониторинг температуры полупроводникового кристалла. Разброс опорного напряжения составляет ±1% на всём диапазоне температур от -40°C до 125°C. Контроллер LT8705 выпускается в 38-контактном корпусе QFN (5 х 7 мм), а также в 38-контактном корпусе TSSOP с увеличенным шагом выводов для возможности работы с высоким напряжением. Стоимость LT8705 стартует с 5,95 долл. США при заказе от 1 тыс. шт.
