Силовые ключи с защитой портов USB от сверхтока

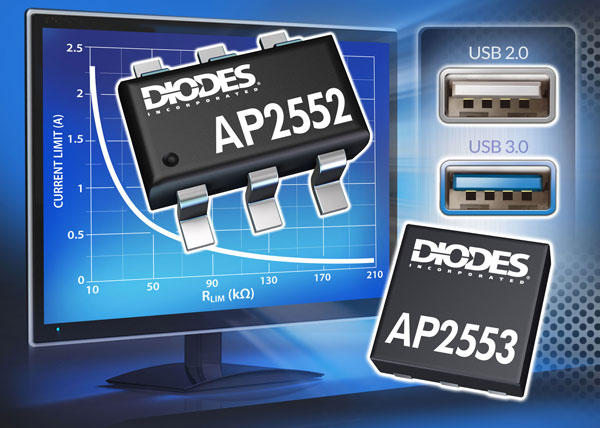

Корпорация Diodes выпустила два программируемых токоограничивающих силовых ключа (выключателя) с возможностью защиты либо 2 портов USB3.0, либо до 4 портов USB2.0. Согласно разработчику, компоненты AP2552 и AP2553 могут защищать нагрузку с током до 2,1 А. Устройства разработаны для использования в схемах ноутбуков, абонентских приставок, ЖК-телевизоров и прочих продуктов, где при использовании шин питания 3,3 и 5 В требуется надёжная защита от сверхтока.

Одноканальные силовые ключи гарантируют точную установку уровня тока и простую настройку схемы. Дополнительно, для лучшего решения задач защиты цепей компанией Diodes было представлено 4 варианта силовых ключей. Первые два типа AP2552 и AP2553 ограничивают выходной ток до постоянного безопасного уровня, когда превышается определённый порог. Версии AP2552A и AP2553A фиксируют уровень во время условий сверхтока, обратного напряжения или тока. Все компоненты выпускаются в миниатюрных корпусах SOT26 и U-DFN2020C-6.

Компоненты работают с повышенной точностью - разброс ±6% при токе 1,5 А. Они позволяют более точно соблюдать в схемах требования и ограничения по току, без дополнительных накладных расходов. Масштабируемое в широком диапазоне ограничение тока от 75 мА до 2,35 А означает то, что силовые ключи могут использоваться в различных платформах, причем потребуется менять лишь номинал одного внешнего резистора.

Для дополнительного повышения надёжности силовые ключи имеют быстрое время переходных процессов, порядка 2 мкс. Это сделано для предотвращения возможного и нежелательного системного отключения или перезагрузки. На базе новых компонентов реализуется законченное решение для защиты портов USB за счёт блокировки обратного тока, защиты от недостатка напряжения, сверхтока, перегрева и КЗ. Также, время подъёма и спада токовых характеристик контролируется для минимизации бросков во время включения и выключения.
