Питающая ИС DA9063 для систем 4-ядерных процессоров

Dialogue Semiconductor, производитель технологий управления питанием, устройств аудио и беспроводных систем небольшого радиуса действия, анонсировал свою новую конфигурируемую ИС управления питанием (PMIC) для систем 4- и 2-ядерных процессоров на архитектуре ARM.

Компонент DA9063 способен выдать ток до 12 А с 6 преобразователей DC/DC, что на 24% больше, чем у ближайших конкурирующих решений. ИС одновременно питает процессор (5А на ядро плюс остальная периферия), внешнюю память, модуль беспроводной связи (WLAN и Bluetooth), GPS- и FM-приёмники а также модемы. Преобразователи DC/DC могут работать в параллели для питания шин 3 и 5 А.

Указанное выше означает то, что компонент PMIC легко масштабируется и адаптируется под различные требования в смартфонах, планшетах и встраиваемых системах. Модуль выпускается в корпусе BGA (8 х 8 мм), облегчающем трассировку и позволяющем использовать недорогие двухслойные печатные платы (для некоторых схем).

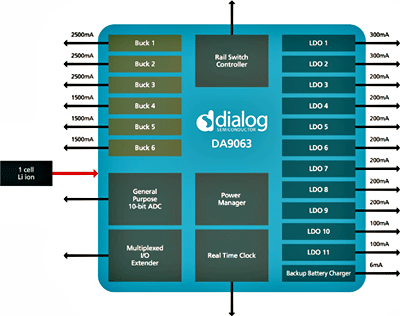

DA9063 содержит 11 линейных стабилизаторов SmartMirror, 16 вводов/выводов GPIO, 2 шинных переключателя и 6 основных выходов преобразователей DC/DC. Любая последовательность запуска и выходное напряжение, а также его изменения на выходных стабилизаторах с динамическим управлением могут программироваться, давая беспрецедентные возможности проектировщикам по снижению потребления энергии. Например, схема может уходить в режим наименьшего потребления и затем возвращаться в обычный режим, контролируясь следящей функцией компонента.

Новое решение еще больше увеличивает срок работы от батарей (автономность), предоставляя динамическое масштабирование напряжения (DVS). Это как раз то, что не доступно для решений на дискретных элементах. Более того, многорежимный понижающий преобразователь работает на частоте переключения 3 МГц, позволяя использовать совсем небольшие катушки (высота профиля 1 мм) и при этом, держать высокий пиковый ток.

Широкий диапазон питания от 2,7 до 5,5 В позволяет использовать всего одну ионно-литиевую батарею, а также стандартное питание +5 В либо возможность питания от интерфейса USB. Это особенно важно для стационарных систем.

Диапазон рабочих температур составляет от -40 до +85 градусов Цельсия. Компонент доступен для заказа.
