Linear Tech выпустила сдвоенный контроллер горячей замены

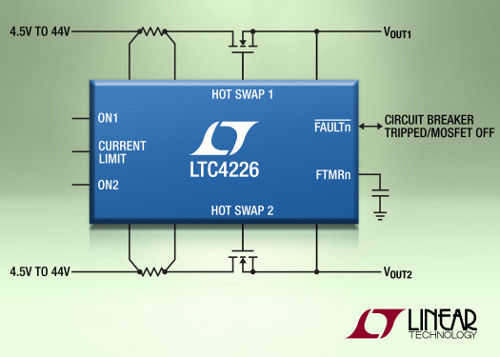

Корпорация Linear Technology анонсировала сдвоенный контроллер горячей замены, который согласно производителю, позволяет осуществлять безопасное подключение к задней панели работающей платы при напряжениях 4,5 – 44 В. Компонент LTC4226 управляет внешним N-канальным полевым МОП-транзистором для мягкого питания платы и исключения возможности искрового пробоя, повреждения коннектора и аппаратных сбоев.
Каждый модуль питания оборудуется электронным прерывателем цепи с повышенным ограничением тока с тремя выбираемыми уровнями. Выбор соответствующего уровня позволяет плате преодолевать помехи и кратковременные скачки, свыше порогового уровня срабатывания прерывателя цепи без ограничения уровня тока и изменения параметров на выходе. Спаренный таймер отказов защищает полевой МОП-транзистор и всю систему от длительных и опасных сверхтоков. Компонент LTC4226 является компактным и надежным решением для горячего подключения двух модулей питания в случаях, когда параметры вольтажа точно регулируются (5, 12, 24 В) либо когда параметры имеют разброс, например, в системах, питающихся от батарей.
Выводы ON компонента LTC4226 реализуют настраиваемую блокировку питания при пониженном напряжении с определением параметров на коннекторе. Встроенный генератор подкачки зарядов питает затвор стандартного n-канального полевого МОП-транзистора с внутренней фиксацией 12 В, защищающей подзатворный оксид. Выводы состояния сбоя показывают состояние цепи прерывателя, но так же их можно задействовать для отключения МОП-транзистора. При конфигурации цепи в режиме логического ИЛИ множественные выводы состояний сбоя отключают каждый отдельный компонент LTC4226, в случае, если любой из них даёт сбой по сверхтоку. В системах с одиночным модулем питания, два канала горячей замены связаны либо параллельно (для больших значений тока и меньших полевых МОП-транзисторов), либо последовательно для двунаправленного прерывателя цепи.
Компонент LTC4226 выпускается в двух видах: LTC4226-1, запирающийся при условиях сверхтока, и LTC4226-2, автоматически повторяющий включение с интервалом 500 мс. Предназначенный для работы во всех коммерческих и промышленных температурных диапазонах, компонент LTC4226 имеет компактный 16-контактный корпус MSOP, а также QFN (3х3 мм). Стоимость стартует от 3,1 долл. при заказе от 1 тыс. шт. Налажен серийный выпуск компонента.
