Преобразователи DC/DC серии TME от фирмы Traco Power
Компактные преобразователи DC/DC Traco Power: надежное решение для критических приложений
Traco Power — ведущий швейцарский производитель силовых компонентов, поставляющий высококачественные решения для железнодорожного транспорта, медицинского оборудования, автоматизации зданий и промышленной автоматики. На этой неделе мы рады представить новую серию миниатюрных преобразователей DC/DC, которые сочетают в себе исключительную надежность и компактные размеры.

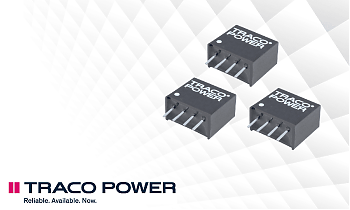

Серия включает в себя изолированные преобразователи мощностью 1 Вт в корпусах формата SIP. Их габариты составляют всего 11,510,26,1 мм или 11,510,27,1 мм (для моделей с повышенным напряжением). Благодаря площади печатной платы всего 0,7 см, эти компоненты идеально подходят для миниатюризации силовых цепей в современных устройствах.
Основная задача представленных преобразователей — обеспечить стабильное питание электронных и цифровых систем в условиях колебаний напряжения, вызванных включением и отключением внешних нагрузок. Преобразователи доступны в повышающих и понижающих версиях, а также в стабилизирующих моделях, где входное напряжение близко к выходному с допуском ±10% (например, 10,8–13,2 В для 12 В DC). Выходное напряжение может быть 3,3 В, 5 В, 9 В, 12 В или 15 В DC.
Преобразователь DC/DC: модель 2415S
Одним из ключевых преимуществ серии является изоляция входа/выхода на уровне 1000 В DC, что позволяет эффективно защитить системы управления от перенапряжений и изолировать их от исполнительных цепей, таких как реле. Дополнительные преимущества включают встроенную защиту от короткого замыкания (SCP) и широкий температурный диапазон работы от -40 до 85 °C. Это обеспечивает надежную эксплуатацию в различных условиях, включая среды с ограниченными возможностями терморегуляции.
Преобразователи Traco Power: технические характеристики
| Характеристика | Значение |
|---|---|
| Тип преобразователя | DC/DC |
| Мощность | 1 Вт |
| Входное напряжение* | 3–26,4 В |
| Выходное напряжение* | 3,3 В, 5 В, 9 В, 12 В или 15 В DC |
| Число выходов | 1 |
| Ток на выходе* | 65–260 мА |
| Корпус | SIP4 |
| Внешние размеры* | 11,510,26,1 мм или 11,510,27,1 мм |
| КПД* | 70–80% |
| Рабочая температура* | -40…85 °C |
| Частота переключения | 90 кГц |
| Защита | от короткого замыкания (SCP) |
| Напряжение изоляции | 1 кВ |
| Серия производителя | — |
*Зависит от модели
Обзор моделей преобразователей DC/DC Traco Power
| Модель | Входное напряжение [В] | Выходное напряжение [В] | Выходной ток [мА] | КПД [%] |
|---|---|---|---|---|
| 303S | 3,3 | 3,3 | 260 | 74 |
| 0305S | 3,3 | 5 | 200 | 77 |
| 0505S | 5 | 5 | 200 | 70 |
| 0509S | 5 | 9 | 110 | 76 |
| 0512S | 5 | 12 | 80 | 77 |
| 0515S | 5 | 15 | 65 | 78 |
| 1205S | 12 | 5 | 200 | 71 |
| 1209S | 12 | 9 | 110 | 77 |
| 1212S | 12 | 12 | 80 | 79 |
| 1215S | 12 | 15 | 65 | 80 |
| 2405S | 24 | 5 | 200 | 70 |
| 2409S | 24 | 9 | 110 | 76 |
| 2412S | 24 | 12 | 80 | 79 |
| 2415S | 24 | 15 | 65 | 79 |
