Осциллографы серии UNI-T MSO/UPO 2000/3000
Осциллографы UNI-T: Профессиональное измерительное оборудование для точных испытаний
Профессиональное измерительное оборудование должно сочетать не только высочайшую точность измерений, но и удобство использования с автоматизацией рутинных операций. Осциллографы премиум-класса от бренда UNI-T полностью соответствуют этим требованиям, предлагая инновационные решения для современных инженеров.
В этой статье мы подробно рассмотрим осциллографы серий MSO/UPO2000 и MSO/UPO3000 от UNI-T — китайского производителя, завоевавшего международное признание за последние десятилетия. Эти модели представляют собой лучшие предложения на рынке, отличающиеся расширенным функционалом, прецизионной точностью и интуитивно понятным интерфейсом.
Что вы узнаете из этого обзора осциллографов UNI-T:
- Ключевые функции и возможности осциллографов UNI-T
- Детальное сравнение параметров серий MSO/UPO 2000 и 3000
- Применение оборудования UNI-T в профессиональных сферах
Осциллографы серии MSO/UPO2000: Баланс функциональности и доступности
Серия MSO/UPO2000 представляет собой многофункциональные измерительные приборы с 2 или 4 аналоговыми каналами и полосой пропускания до 100 МГц или 200 МГц в зависимости от модели. Модификации MSO дополнительно оснащены 16-канальным логическим анализатором с частотой дискретизации 1GSa/c (миллиард отсчетов в секунду). Встроенное программное обеспечение позволяет анализировать до 36 параметров формы сигнала с автоматическим созданием сводных таблиц измерений для каждого канала. Также устройства включают 2-канальный генератор произвольных сигналов.

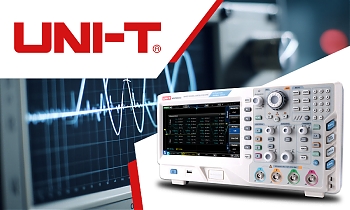

Изображение: Осциллограф UNI-T серии MSO/UPO2000 с сенсорным экраном Помимо современного сенсорного экрана, осциллографы оснащены эргономичным физическим интерфейсом управления.
Приборы предлагают полный набор профессиональных функций: математические операции, цифровую фильтрацию, расширенные настройки триггера (включая поддержку цифровых протоколов RS232, IC, CAN и других), режим XY, а также раздельное отображение графиков с нескольких каналов на одном экране. Особого внимания заслуживает интегрированный генератор, позволяющий проводить автоматический анализ характеристик Боде с экспортом результатов.
Одним из ключевых преимуществ оборудования UNI-T является большой цветной сенсорный дисплей, на основе которого создан интуитивно понятный интерфейс без компромиссов в функциональности. Управление упрощается благодаря поддержке жестов (свайп, масштабирование, долгое нажатие).
Инновационная технология Ultra Phosphor эмулирует стиль отображения аналоговых осциллографов, обеспечивая 256 уровней интенсивности сигнала для визуализации малейших изменений формы волны за продолжительные периоды времени.
Наличие интерфейсов USB и LAN позволяет дистанционно управлять прибором с компьютера и быстро экспортировать данные измерений. Также предусмотрена возможность подключения внешнего монитора через порт VGA.
MSO/UPO2000: Технические особенности
Осциллографы серии MSO/UPO3000: Максимальная производительность
Изображение: Режим Ultra Phosphor демонстрирует интенсивность сигнала по множеству отсчетов Технология Ultra Phosphor обеспечивает детальную визуализацию интенсивности сигнала.
Серия MSO/UPO3000 сохраняет весь функционал младших моделей, но предлагает значительно улучшенные технические характеристики. Основные отличия между сериями представлены в сравнительной таблице ниже. Отметим, что функции генератора произвольных сигналов и анализа Боде доступны только в версиях MSO.
| Характеристика | Серия MSO/UPO2000 | Серия MSO/UPO3000 |
|---|---|---|
| Количество каналов* | 2 или 4 | 2 или 4 |
| Полоса пропускания* | 100 МГц или 200 МГц | 350 МГц или 500 МГц |
| Частота дискретизации | 2 Гвыб/с | 2,5 Гвыб/с |
| Длина памяти | 56 Mpts | 250 Mpts |
| Тип дисплея | LCD TFT 8" | LCD TFT 8" |
| Разрешение дисплея | 800x480 пикселей | 800x480 пикселей |
| Временная развертка* | 1нс...1кс/дел | 1нс...1кс/дел |
| Вертикальное разрешение | 8 бит | 8 бит |
| Габариты | 370x185x115 мм | 370x185x115 мм |
*Зависит от конкретной модели
MSO/UPO3000: Сравнительные преимущества
Применение и преимущества осциллографов UNI-T
Осциллографы UNI-T идеально сочетают многофункциональность с простотой эксплуатации, ускоряя рабочие процессы профессионалов и облегчая обучение. Эти приборы оптимально подходят для разработки электронных компонентов и схем, прототипирования и отладки. Благодаря широкой полосе пропускания они эффективно выявляют шумы и помехи в низкочастотных и высокочастотных сигналах (видео, системы связи).
Оборудование UNI-T удовлетворяет требованиям инженеров, работающих в областях телекоммуникаций, измерительной техники, полупроводниковой промышленности, компьютерных систем, промышленной автоматизации, автомобилестроения, радиотехники и бытовой электроники. Интуитивный интерфейс также делает эти осциллографы отличным выбором для образовательных учреждений, включая университетские лаборатории и учебные центры.
Кючевые преимущества осциллографов UNI-T:
- Высокая точность измерений и расширенный функционал
- Интуитивный сенсорный интерфейс с поддержкой жестов
- Поддержка современных цифровых протоколов
- Возможность автоматизации испытаний и анализа данных
- Гибкость применения в различных профессиональных сферах
