Блоки питания с естественным охлаждением, работающие при температуре до 80 °C

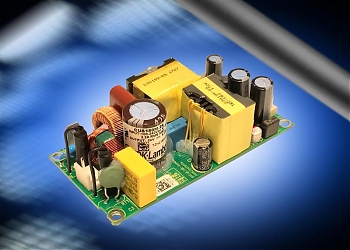

Серия блоков питания типа AC/DC CUS150M от TDK-Lambda спроектирована для работы при окружающей температуре до 80 °C без применения принудительного охлаждения. Решения с выходной мощностью до 150 Вт доступны в 4 типах корпуса и с двумя классами изоляции (Class I, Class II). Целевая сфера применения включает домашние медицинские приборы, стоматологическое оборудование, приборы измерения и тестирования, вещательные и промышленные системы.

Новые блоки питания имеют габариты 64 х 116 х 38,5 мм и предусматривают использование пластины отвода тепла, при применении которой доступна следующая мощность: 150 Вт (50 °C), 100 Вт (70 °C), 50 Вт (80 °C). При применении обдува всего 1 м/с выходная мощность может составлять 140 Вт при 70 °C и 75 Вт при 85 °C.

Версия в открытом исполнении имеет габариты 50,8 x 101,6 х 31,5 мм (2” x 4”). При естественном охлаждении выходная мощность составляет 120 Вт (40 °C), при принудительном – 150 Вт (50 °C), 140 Вт (70 °C) и 75 Вт (85 °C). Опционально модель может закрываться крышкой или корпусом вентилятора.

На текущий момент серия CUS150M доступна с опциями выходного напряжения 12, 24 и 48 В. В планах на начало 2018 г. расширение модельного ряда и выходного напряжения 15, 18, 28 и 36 В. Все модели работают от входного переменного тока с напряжением 85..264 В, имеют КПД до 94 % (средний активный КПД > 91 %). Потребление мощности без нагрузки < 500 мВт.

Прочность изоляции вход/выход в новых блоках – 4000 В переменного тока (уровень защиты пациента 2хMoPP), прочность вход/земля – 1500 В переменного тока (1 x MoPP), выход/земля – 1500 В (1 x MoPP) для удобства применения в медицинском оборудовании классов B и BF. Ток утечки < 250 мкА, ток прикосновения < 100 мкА.

Серия CUS150M соответствует стандартам безопасности IEC/EN/ES 60601 1, IEC/EN/UL 60950 1 (с маркировкой СЕ), директивам RoHS2, стандартам EN 55011 B и EN 55032 B по излучениям, EN 61000 3-2, IEC 60601 1 2 (издание 4) и IEC 61000 4.
