Комбинированный стабилизатор напряжения от Intersil для схем мобильных устройств

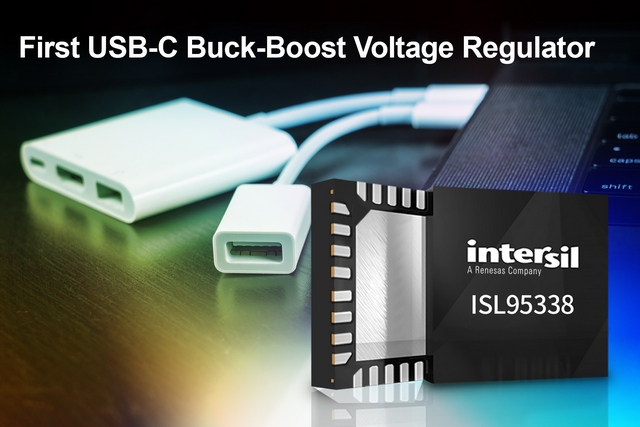

Intersil выпустила комбинированный двунаправленный стабилизатор напряжения для схем планшетов, ультрабуков, внешних аккумуляторов и прочих мобильных устройств, где используется разъём USB Type-C. Новый чип ISL95338 выдаёт стабилизированное напряжение до 24 В при получении входного питания от широкого диапазона источников постоянного тока: адаптеров AC/DC, портов USB (PD3.0), внешних аккумуляторов.

Компонент ISL95338 поддерживает разнообразные схемы USB-C за счёт использования понижающего, повышающего и комбинированного режимов. Он достаточно гибок в работе для применения в системах управления питанием схем USB-C. Один чип заменит два отдельных преобразователя напряжения, которые используются в схемах с двунаправленным понижением и повышением.

В чипе ISL95338 задействована фирменная технология модуляции R3, обеспечивающая бесшумностью работы, высокой эффективностью на низких нагрузках и скоростными переходными характеристиками. Технология продлевает время питания от батареи за счёт сочетания особенностей ШИМ с фиксированной частотой и ШИМ с гистерезисом.

Стабилизатор ISL95338 также совместим со стандартом USB 3.1 и предлагает возможность связи по последовательному интерфейсу SMBus/I2C. Компонент позволяет задавать несколько значений входного/выходного тока и скорости изменения напряжения для выработки кастомизированного решения.

Новый компонент полностью совместим со стандартом USB PD3.0 и поддерживает функцию быстрой зарядки с программируемым питанием (PPS) и двунаправленным понижением (5–20 В) либо гибридным режимом работы. Множество чипов ISL95338 можно включить совместно с комбинированным зарядным компонентом ISL95521A или ISL9238 для реализации параллельной зарядки по интерфейсу USB-C.

Чип выпускается в корпусе TQFN (4 х 4 мм) и имеет стоимость $3,36 при заказе от 1 тыс.шт.
