DC/DC-преобразователи промышленного назначения с диапазоном входного напряжения 4:1

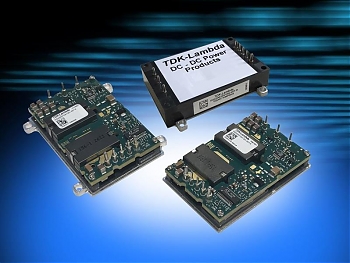

Серия DC/DC-преобразователей промышленного назначения GQA120 представлена компанией TDK. Устройства с номинальной выходной мощностью 120 Вт доступны в форм-факторе ¼-brick. Преобразователи найдут применение в автоматизированных транспортных средствах, портативной электронике, оборудовании связи повышенной надёжности, железнодорожном и морском оборудовании.

Преобразователи GQA120 имеют 6 стандартных вариантов выходного напряжения: 5, 12, 15, 24, 28 и 48 В с возможностью подстройки в пределах ±10 % для получения нестандартных значений. Входное напряжение лежит в диапазоне 9..36 В постоянного тока (18..36 В для версии с выходом 48 В). Устройства способны выдерживать броски до 50 В в течение 1 с.

Согласно производителю, преобразователи достигают КПД в 91,5 % при рабочем диапазоне температуры от -40 до 105 °C. Для монтажа доступны варианты шасси: с монтажными фланцами или без них. Возможно крепление радиатора. Для систем с принудительных охлаждением доступна версия с открытым корпусом.

Прочность изоляции вход/выход составляет 1500 В постоянного тока для модели с открытым корпусом, 2250 В – для герметичной модели с основанием без фланцев и 3000 В – для герметичной модели с фланцами.

Все модели имеют защиту (с автовосстановлением) от недостатка напряжения на входе, выходного перенапряжения, перегрева и сверхтока. Модели сертифицированы согласно IEC/EN/UL 60950-1 с маркировкой CE. Имеется соответствие директивам Low Voltage и RoHS2.
