Две цепи ФАПЧ и ГУН в одном чипе для синтеза ВЧ и ПЧ

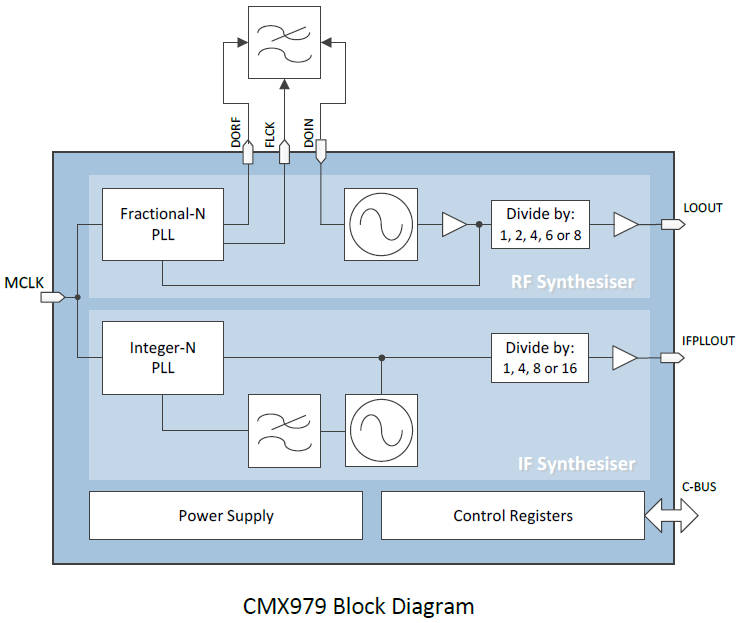

Новый чип CMX979 от CML Microcircuits для синтеза ВЧ и ПЧ оснащён двумя ФАПЧ и одним ГУН. Синтезатор ВЧ работает в диапазоне 2,7..3,6 ГГц, а за счёт настраиваемого делителя выдаёт от 338 МГц до 3,6 ГГц. Синтезатор ПЧ с целочисленным N-делителем работает в диапазоне 500..1000 МГц и включает контурный фильтр с ГУН, для работы которых требуется лишь 1 внешняя индуктивность. Делитель позволяет работать с частотой от 31 МГц до 1 ГГц.

По словам CML Microcircuits, на рынке много комбинированных решений ФАПЧ/ГУН, но уникальность CMX979 в том, что он сочетает такой широкий частотный диапазон с высоким уровнем интеграции и низким энергопотреблением. Кроме того, большинство интегрированных решений синтезируют только ВЧ или ПЧ.

Чип CMX979 имеет функцию калибровки ГУН для обоих синтезаторов для обеспечения постоянством рабочих характеристик при изменениях температуры и питающего напряжения. Помимо этого, компонент предоставляет возможности мониторинга для реализации полноценного управления в случае необходимости.

Новый компонент выпускается в корпусе VQFN с габаритами 6 х 6 мм и поддерживает архитектуру как с одиночным преобразованием, так и с супергетеродином. Чип синтезатора нацелен на энергоэффективные и недорогие радиочастотные цепи.
