Понижающие стабилизаторы со схемой управления на фиксированной частоте

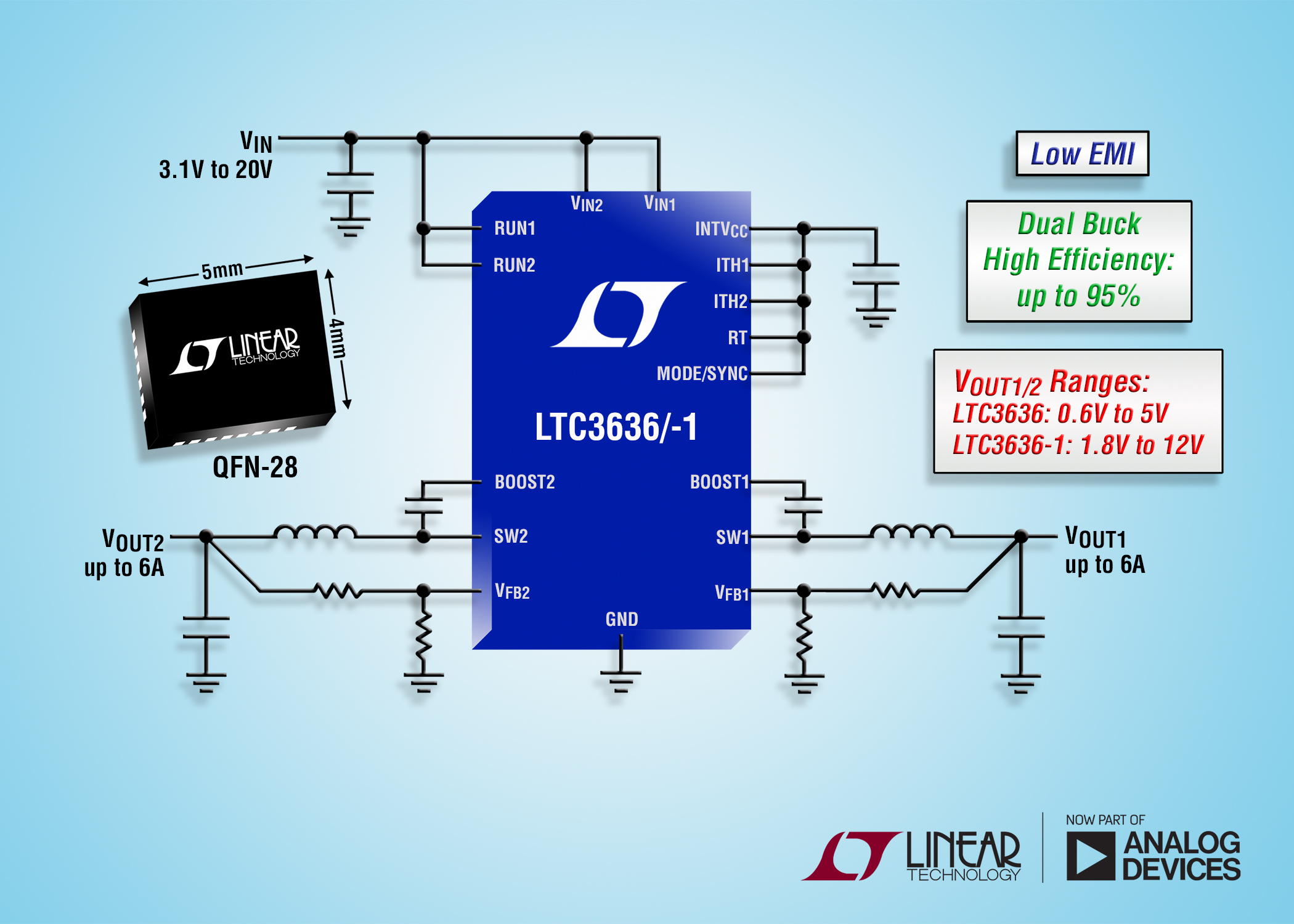

Новые стабилизаторы LTC3636/-1 от Linear Technology (часть Analog Devices) имеют инновационную архитектуру, способствующую снижению кондуктивного и эмиссионного излучений. Компоненты выдают до 6 А непрерывного тока с каждого канала либо генерируют 2-фазный одиночный выход с силой до 12 А.

Стабилизаторы, производимые в корпусе QFN (4 х 5 мм), выдают напряжение от 0,6 В. Частота переключения задаётся в диапазоне 0,5..4 МГц, что позволяет задействовать компактные недорогие конденсаторы и индуктивности. Компоненты также могут синхронизироваться с внешним тактирующим источником.

Чип LTC3636/-1 имеет входное напряжение 3,1..20 В, выходное 1,8..12 В (0,6..5 В для LTC3636). Это позволяет использовать компоненты как в схемах с питанием от ионно-литиевых батарей, так и промежуточных шин 5/12 В.

Каждый канал LTC3636/-1 выполнен на базе встроенных ключей с Rds(on) лишь 32 и 18 мОм при КПД схемы до 95 %. Уникальная архитектура управления позволяет достичь коэффициента заполнения лишь 5 % при частоте переключения до 2,25 МГц, что идеально для схем с большим понижением, например, 12 В – 1,8 В.

Оба канала работают со смещением фазы относительно друг друга на 180°, что минимизирует входную и выходную ёмкости. Burst-режим используется для максимизации эффективности при небольшой нагрузке. В отсутствии нагрузки ток потребления – 600 мкА.

Для схем, требующих минимально возможного шума, чип LTC3636/-1 может включаться на форсированную непрерывную работу, что способствует снижению пульсаций питания и потенциальных радиочастотных помех.

Среди дополнительных функций: мониторинг температуры кристалла, статуса питания, выходного напряжения; независимый мягкий запуск для каждого канала; защита от КЗ, входного перенапряжения и перегрева.

Стабилизатор LTC3636 выпускается в температурно-улучшенном корпусе QFN-28 (4 х 5 мм) версиями E и I с гарантированным температурным диапазоном перехода от -40 до 125 °С. Стоимость стартует с $4,45 за 1000 штук версии E.
