Новый драйвер затвора от TI на 40% быстрее конкурирующих решений

Texas Instruments недавно анонсировала изолированный драйвер затвора для биполярных и полевых транзисторов. Новые решения на 40% быстрее эквивалентных оптических драйверов затворов.

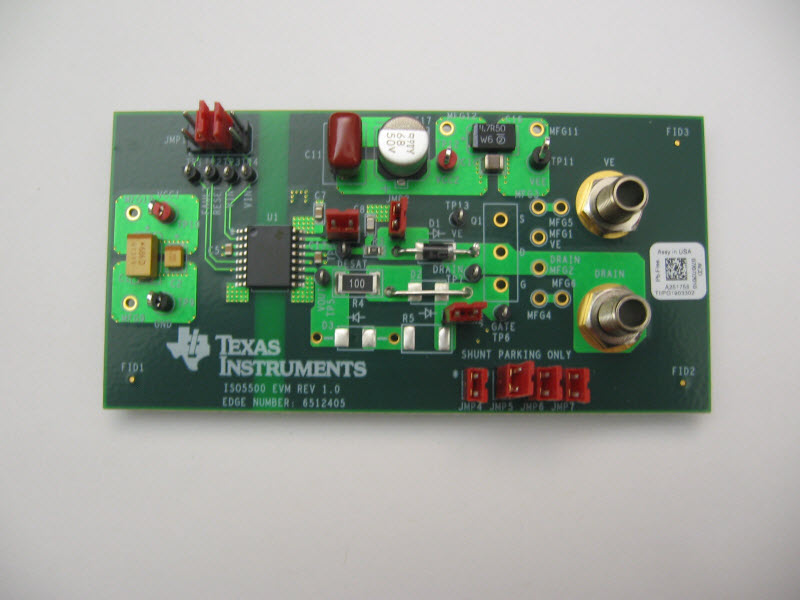

Входная TTL-логика устройства ISO5500 и выходные мощные каскады разделены ёмкостным изоляционным барьером из диоксида кремния, который удваивает жизненный цикл компонента, если сравнивать с использованием оптопар и магнитных изоляторов. В паре с изолированными источниками питания, устройство было отмечено производителем, как более безопасное и надёжное за счёт блокирования высоких напряжений, изолированного заземления и исключения шумовых токов от локального заземления, а также интерференции или повреждения чувствительных цепей.

Драйвер ISO5500 предлагает защиту от сверхтока, в то время как блокировка от недостатка напряжения следит за выходной мощностью, гарантируя необходимый уровень напряжения запирания для схем управления двигателями и движением, промышленных инверторов и импульсных источников питания. Если выходное напряжение упадет ниже 12 В, выводы драйвера затвора перейдут в состояние низкого логического уровня, отключая каскады мощности. Это предотвратит устройство от перегрева и повреждения. Новый драйвер затвора квалифицирован для работы в расширенном диапазоне температур от –40 до +125C.

Для подвода вторичного питания к ISO5500, может использоваться преобразующий драйвер SN6501 в связке с трансформатором, выпрямителем и регулятором. В результате получается миниатюрное, дешёвое, высокоэффективное решение с низким уровнем электромагнитной интерференции для генерации изолированного питания системы.

Драйвер ISO5500 выпускается в 16-контактном корпусе SOIC с размерами 10,3 х 10,3 мм. Рекомендуемая розничная цена при заказе от 1 тыс. шт. составит 3 долл.
