Модуль питания с поверхностным типом монтажа и выходной мощностью до 100 Вт

STMicroelectronics расширила линейку компонентов SLLIMM-nano пятью новыми интеллектуальными модулями питания (IPM) с поверхностным типом монтажа для схем приводов двигателей и прочих ограниченных по размерам решений. Модули, в зависимости от модели, имеют в составе БТИЗ или МОП-транзисторы.

Новые чипы обладают высокой эффективностью переключения и проводимости, особенно в цепях с жёстким переключением на частоте до 20 кГц. Встроенная цепь драйвера затвора спроектирована на минимизацию электромагнитных излучений за счёт управления изменением напряжения и тока (dV/dt, di/dt).

Корпус с улучшенными температурными свойствами способствует повышению надёжности и позволяет работать без радиатора отвода тепла. Защитные зазоры 2,7 мм и ток утечки 2 мм гарантируют прочную изоляцию. Распиновка оптимизирована на упрощение трассировки печатной платы.

Новые интеллектуальные модули найдут применение в бытовых и промышленных устройствах, включая небольшие вентиляторы, рольставни, компрессоры холодильников, посудомоечные машины, насосы дренажа и рециркуляции, приводы маломощных двигателей.

Среди начинки компонентов, включающей МОП-транзистор на 500 В либо БТИЗ-каскад на 600 В, интегрирован операционный усилитель и компаратор, что позволяет реализовать продвинутые схемы с измерением тока и цепи защиты от сверхтока при минимуме дополнительных компонентов. Кроме того, в чипе предусмотрены функции мягкого выключения с высокоскоростным определением сбоя, блокировка и защита от недостатка напряжения. Встроенные фиксирующие диоды упрощают питание цепей управления затвором.

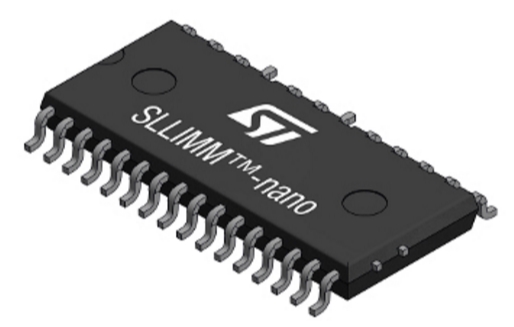

Новые чипы STIPNS1M50T-H, STIPNS2M50T-H, STIPNS2M50-H, STGIPNS3H60T-H и STGIPNS3HD60-H имеют допустимый рабочий ток 1, 2 и 3 А. Все компоненты выпускаются в полностью формованном корпусе NSDIP-26L с двусторонним расположением выводов. Инженерные образцы доступны для заказа. Серийное производство запланировано на 4 квартал 2017 г. Стоимость стартует с $5 при заказе 1000 шт (STIPNS1M50T-H).
