Преобразователь питания на 500 Вт с управляемым конденсатором

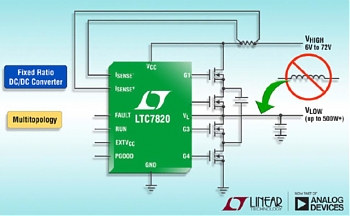

Analogue Devices разработала чип 500-ваттного преобразователя питания на базе управляемого конденсатора с рабочим напряжением до 72 В и КПД до 99 %. Удельная мощность компонента достигает 4000 Вт/куб.дюйм.

Сфера применения нового компонента LTC7820 – цепи неизолированного преобразования для шин с напряжением 48 В. Компонент также может работать в топологии понижения, повышения и инвертирования с различным коэффициентом.

Два чипа LTC7820 могут работать в каскаде в режиме понижения с коэффициентом 4:1. По словам компании, для достижения большего коэффициента понижения, например 6:1, необходимо применять топологию Диксона. Идеальный вариант: 54 В на входе и 9 В на выходе. Схема строится на базе одного чипа LTC7820.

Частота переключения преобразователя лежит в диапазоне 100 кГц – 1 МГц. Среди особенностей компонента: мягкое переключение, измерение входного тока; защита от сверхтока, КЗ, перенапряжения и недостатка напряжения. Чип выпускается в корпусе QFN-28 (4 х 5 мм) и работает в диапазоне -40..125 °C.
