Сдвоенный дифференциальный усилитель от Linear Technology с полосой пропускания 10 ГГц

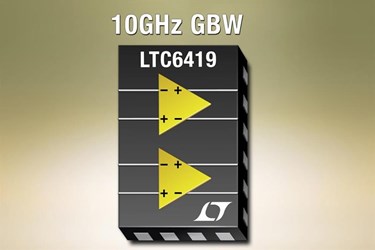

Linear Technology выпустила чип LTC6419 - сдвоенный дифференциальный усилитель с полосой пропускания 10 ГГц и очень низкой плотностью шума входного напряжения (1,1 нВ/√Гц). Компонент обеспечивает схемы широкополосного усиления сигналов улучшенным соотношением сигнал/шум.

Новый компонент обладает низким уровнем искажений с динамическим диапазоном без паразитных составляющих 85 дБ (SFDR) на частоте 100 МГц. Четыре внешних резистора задают уровень дифференциального усиления каждого усилителя от единичного усиления с АЧХ в пределах 1 ГГц до 100-кратного усиления с полосой 100 МГц (максимальное усиление - в 400 раз при полосе 30 МГц).

При высоких рабочих частотах компонент LTC6419 обладает улучшенной межканальной изоляцией в в сравнении с аналогами (95 дБ, 100 МГц). За счёт широкого диапазона синфазного напряжения 0..3,5 В на входе и 0,5..3,5 В на выходе, усилитель особенно полезен в схемах со связью по постоянному току между двумя различными уровнями. К примеру, это может быть схема взаимодействия выхода I/Q-демодулятора и входов АЦП.

Новый компонент также пригоден для других схем: приёмников с прямым преобразоанием, АЦП с высокой частотой дискретизации, высокоскоростных систем захвата данных, измерительных приборов, радарных систем высокого разрешения, продвинутых матриц изображения и LIDAR-систем.

Напряжение питания чипа LTC6419 лежит в диапазоне 2,7..5,25 В. Для каждого усилителя предусмотрен отключающий вывод, поэтому они могут работать независимо, потребляя номинальный ток 52 мА. В режиме ожидания ток потребления падает до 100 мкА на усилитель.

Компонент LTC6419 выпускается в компактном 20-выводном пластиковом корпусе LQFN (4 х 3 х 0,75 В). Доступно две версии: I-класс с рабочим температурным диапазоном -40..85 °C и H-класс - с диапазоном -40..125 °C.
