Модуль питания от TI с преобразователем постоянного тока и катушкой индуктивности

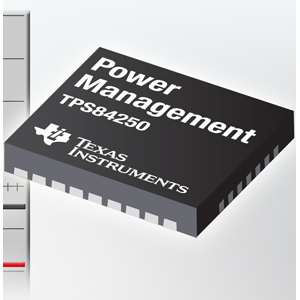

Texas Instruments Inc представила новый модуль питания с 65-вольтовой защитой от переходных процессов. Модуль в очень компактном и простом для использования корпусе включает в себя преобразователь постоянного тока, катушку индуктивности и пассивные элементы.

Соответствуя стандартам по электромагнитному излучению EN55022 класса B, компонент TPS84250 с выходным током 2,5 А имеет возможности частотной синхронизации для питания чувствительных к шумам аналоговых цепей в схемах тестирования и измерений, промышленном управлении двигателями, медицинском оборудовании и системах визуализации.

Понижающий модуль питания TPS84250 поддерживает входное напряжение в диапазоне 7-50 В, давая на выходе от 2,5 до 15 В. Компонент выпускается в небольшом тонком корпусе с размерами 9 х 11 мм.

Для схем, где требуется отрицательное напряжение, TI предлагает компонент TPS84259 с входным диапазоном 4,5 – 40 В и выходной мощностью до 15 Вт, а также частотной синхронизацией и низким уровнем электромагнитной интерференции (EMI). Данный новый модуль даёт на выходе вольтаж до -17 В и может использоваться в биполярными усилителями, датчиками, преобразователями данных и другими аналоговыми схемами. Для получения чистых цепей питания без помех и шумов, компоненты TPS84250 и TPS84259 могут быть включены совместно с линейными регуляторами напряжения, такими как 1-амперные, 36-вольтовые устройства TPS7A4700 и TPS7A3301.

Компоненты TPS84250 и TPS84259 входят в семейство модулей TPS84k от TI, которое также используется для питания процессоров DSP, матриц ППВМ, требующих меньших входных напряжений. TI предлагает ряд инструментов и поддержку для ускорения разработки. Сюда входят калькуляторы топологии цепей для компонентов TPS84250 и TPS84259.

Новые модули питания доступны серийными партиями от производителя и его авторизованных дистрибьюторов. Компоненты выпускаются в 41-контактных корпусах QFN по цене 5,25 и 6,00 долл., соответственно, при заказе от 1000 шт.
