Датчик заряда батареи с интерфейсом I2C

Датчик LTC2944 от Linear Technology осуществляет прямые измерения напряжения многоячеистых батарей в диапазоне 3,6..60 В. Для взаимодействия с батареями не требуется цепь понижения уровня на выводах питания и измерений, поэтому итоговое энергопотребление датчика минимизировано, а точность повышена.

Согласно разработчикам, новый компонент LTC2944 измеряет такие параметры как заряд, напряжение, силу тока и температуру с точностью 1 %. Датчик может применяться в схемах электромобилей, электровелосипедов, кресел на колёсах, мототележек, цепей резервного батарейного питания.

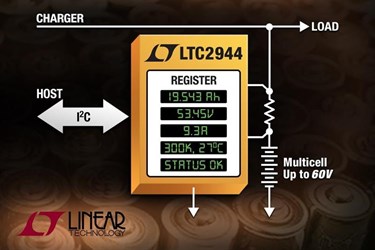

Ток батареи измеряется по напряжению внешнего резистора и интегрированию полученного значения по данным о заряде. Двунаправленный аналоговый интегратор работает с любой полярностью, а программируемый предварительный счётчик поддерживает различную ёмкость батарей.

Обмен данными с основной системой осуществляется по I²C/SMBus-совместимому 2-проводному интерфейсу, который также используется для настройки датчика. С основной схемы можно задать пороговые значения для всех измеряемых показателей, а в случае их превышения возможна выдача предупреждающего сигнала по протоколу SMBus, либо установка флага регистра.

Датчик LTC2944 выпускается коммерческими и промышленными версиями с рабочим температурным диапазоном от 0 до 70 °C и от -40 до 85 °C, соответственно. Корпус чипа – 8-выводной RoHS-совместимый DFN (3 х 3 мм).
