Стабилизатор µModule на 40 А с улучшенной конструкцией для отвода тепла

Linear Technology представила 40-А понижающий стабилизатор µModule с особой конструкцией для боле быстрого рассеивания теплоты. Согласно разработчикам, размещение индуктивности поверх корпуса BGA (16 х 16 мм) в чипе LTM4636 имеет преимущества, позволяя реализовать её контакт непосредственно с потоком воздуха с любого направления.

Чип выдаёт 40 Вт максимальной мощности (Vin = 12 В, Vout = 1 В, I = 40 А, обдув – 200 LFM) при превышении температуры компонента относительно температуры воздуха лишь на 40 °C. Максимальную мощность стабилизатор может выдавать в пределах 83 °C окружающей температуры и половинную (20 Вт) – в пределах 110 °C.

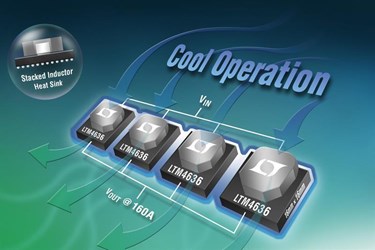

Стабилизатор LTM4636 работает с КПД 92, 90 и 88 %, выдавая 15, 30 и 40 А, соответственно, при выходном напряжении 1 В. Новый чип масштабируем: параллельное включение нескольких LTM4636 в режиме распределения тока позволяет достигнуть 160 Вт выходной мощности (Vin = 12 В, Vout = 1 В, I = 40 А, обдув – 400 LFM).

Высота корпуса стабилизатора вместе с индуктивностью составляет 7,07 мм. Помимо рассеивания теплоты с верхней части чипа, компонент равномерно распределяет тепло и с нижней стороны корпуса через 144 шариковых вывода, сгруппированных по «земле», Vin и Vout для пропуска большого тока.

Напряжение питания LTM4636 – 4,7..15 В, выходное стабилизируемое – 0,6..3,3 В. Допустимое отклонение выходного напряжения составляет ±3 % в диапазоне температуры от -40 до 125 °C.
