Чипы для беспроводной зарядки передают до 3 Вт мощности

Миниатюрные чипы STWBC-WA/STWLC04 от STMicroelectronics для реализации функции беспроводной зарядки батарей способствуют разработке более компактных, простых и герметичных спортивных гаджетов, медицинских датчиков и пультов удалённого управления.

Чипсет состоит из контроллера передатчика энергии STWBC-WA и беспроводного приёмника STWLC04. Компоненты способны передать до 1 Вт мощности при использовании компактных источников питания: 11-мм батареи типа «монетка» в цепи приёмника и 20-мм – в цепи передатчика.

Способность передачи мощности может быть повышена до 3 Вт при использовании более крупных батарей и цепи на основе полного моста на стороне передатчика. Исключение из схемы традиционного разъёма для подключения заряжаемых устройств упрощает дизайн корпуса и способствует герметичности для предотвращения попадания влаги и пыли.

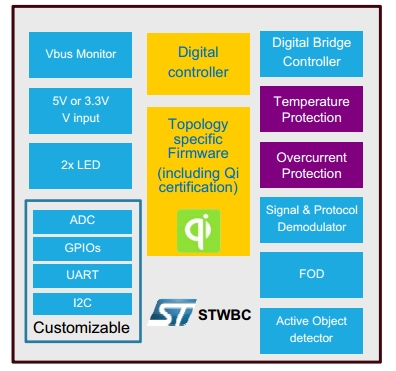

Чипсет, способный работать с литий-ионовыми и литий-полимерными батареями, обеспечивает механизмами защиты, например, распознаванием наличия посторонних предметов и присутствия активного передатчика энергии, а также блокировкой при перегреве приёмника. Чип передатчика включает встроенные драйверы с поддержкой мостовых и полумостовых топологий. Приёмник поддерживает прямую зарядку батареи и включает 32-разрядное ядро микроконтроллера, понижающий стабилизатор с синхронным выпрямлением, интегрированные драйверы.

Чип контроллера передатчика STWBC-WA выпускается в корпусе VFQFPN32 и имеет стоимость $2,70 при заказе партий от 1000 шт. Чип приёмника STWLC04 выпускается в корпусе (3,12 х 4,73 мм) с 77 шариковыми выводами и имеет стоимость $1,30 при заказе аналогичных партий. Также разработчики предлагают оценочный комплект STEVAL-ISB038V1, доступный в сети дистрибьюторов по цене $112.
