АЦП с разрядностью 32 бит, регистром SAR и дополнительным выходом без задержки

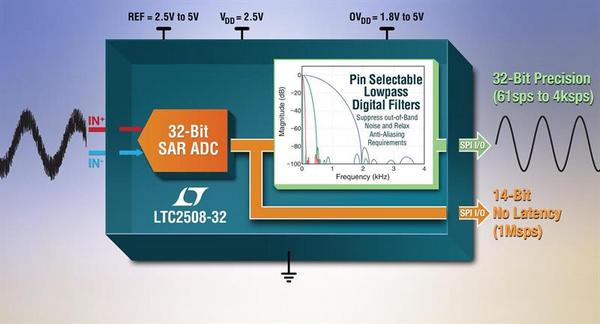

Прецизионный 32-разрядный АЦП с регистром последовательного приближения (SAR) от Linear Technology должен упростить схемы гибридного преобразования сигнала за счёт наличия малошумящего выхода с цифровой фильтрацией, а также дополнительного 14-разрядного выхода без задержки с дискретизацией 1 MSPS.

Согласно разработчикам, поскольку оба выхода в новом АЦП генерируются с одного 32-разрядного ядра, то их скорость и точность согласована даже в условиях изменения температуры, питания. Чип LTC2508-32 найдёт применение в системах с точными измерениями и быстрым прохождением сигнала. При гарантированной максимальной линейности 3,5 ppm и динамическом диапазоне 145 дБ, компонент может осуществлять точные измерения даже при наличии помех.

Высокоскоростной выход выдаёт 14-разрядное дифференциальное и 8-разрядное синфазное представление входного сигнала, что необходимо для цепей управления с обратной связью, обладающих механизмами раннего обнаружения. Компонент LTC2508-32 должен дополнительно повысить точность работы целевой системы за счёт прямой оцифровки входного сигнала во всём диапазоне при подавлении синфазной составляющей более 120 дБ.

Встроенный в чип цифровой фильтр может быть настроен на оптимизацию 32-разрядных выходов по параметрам шума и динамическому диапазону. При частоте выборки 61 SPS динамический диапазон составляет максимум в 145 дБ. Фильтр осуществляет минимальное подавление внеполосного шума в 80 дБ. Пониженная частота дискретизации выхода с цифровой фильтрацией упрощает коммуникацию с медленными процессорами.

Чип, выпускающийся в 24-выводном корпусе DFN (7 х 4 мм), питается единственным напряжением 2,5 В и потребляет 24 мВт.
