Высоковольтный преобразователь для энергоэффективных блоков питания

Фирма STMicroelectronics представила чип высоковольтного преобразователя, на базе которого возможно проектирование энергоэффективных импульсных блоков питания с выходным напряжением 5 В.

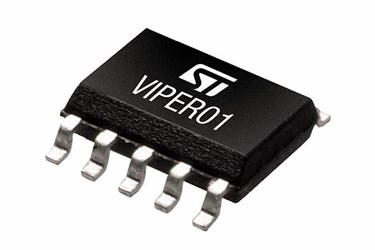

Чип VIPER01, спроектированный для схем с невысоким энергопотреблением, включая бытовую технику, схемы управления освещением, небольшие промышленные и потребительские устройства, питается от выпрямленного сетевого питания и включает 800-В силовой МОП-транзистор повышенной надёжности с цепью управления ШИМ в токовом режиме, а также множество цепей защиты.

Преобразователь предоставляет дополнительное питание микроконтроллерам в устройствах Интернета вещей, постоянно подключенных к Интернету либо локальной сети. Компонент является частью семейства высоковольтных преобразователей VIPerPlus. В решении задействована фирменная технология Bipolar-CMOS-DMOS (BCD), которая подразумевает интеграцию в одном чипе цепей диагностики, ШИМ контроллера, управляющего высоковольтной логикой транзистора. При этом интеграция не сказывается на надёжности силового транзистора.

Чип VIPER01 автоматически переключается на ЧИМ-модуляцию в условиях небольшой нагрузки. Компонент может применяться в обратноходовых и вольтодобавочных топологиях. Множество интегрированных функций позволит избежать применения дополнительных внешних компонентов.
