Быстрый изолированный драйвер затвора для высоковольтных схем

В новом семействе драйверов затвора фирмы Texas Instruments появился первый представитель – изолированный 2-канальный чип с прочностью изоляции 5700 В (RMS). Согласно разработчикам, это самый быстрый в промышленности драйвер подобного типа.

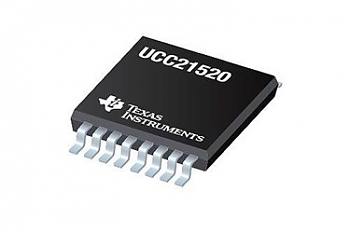

Универсальная совместимость нового компонента UCC21520 позволяет применять его в качестве изолированного драйвера в цепях верхнего и нижнего плеча, в полумостовых схемах управления питанием. Благодаря интегрированным компонентам, продвинутым функциям защиты и оптимизированным параметрам переключения драйвер UCC21520 поможет проектировщикам создавать компактные и надёжные схемы для корпоративной, телекоммуникационной, автомобильной и промышленной электроники.

Предназначенный для высоковольтных схем компонент UCC21520 обеспечивает высокой прочностью изоляции и устойчивостью к броскам напряжения вплоть до 12,8 кВ (устойчивость к синфазным переходным процессам с уровнем более 100 В/нс). Драйвер позволяет достичь высоких показателей удельной мощности и КПД, что способствует выработке более компактных и надёжных решений. Задержка сигнала в компоненте – 19 нс, согласование времени задержки «канал-канал» составляет менее 5 нс.

Вытекающий ток драйвера UCC21520 – до 4 А, втекающий – до 6 А. Потери при использовании компонента в высокочастотных импульсных схемах сокращены благодаря малому времени нарастания (6 нс) и спада (7 нс) при ёмкости нагрузки 1,8 нФ. Входное напряжение чипа: 3..18 В. Предусмотрены возможности управления холостым ходом, объединения выходных каналов. Ток потребления в режиме ожидания – 1 мА на канал.
