Anritsu выпустила решение для тестирования высокоскоростных ресиверов последовательных шин

Anritsu представила интегрированое решение для тестирования на базе анализатора качества сигнала MP1800A BERT и инновационного ПО от Granite River Labs (GRL). Система упрощает процесс калибровки – инженеры смогут проводить качественные и повторяемые тесты ресиверов, измерять уровни джиттера в высокоскоростных схемах. Новое решение, в состав которого входит источник шума, канал переменных межсимвольных помех (ISI) и осциллограф, позволяет осуществлять точные измерения параметров работы интерфейсов PCIe Gen4, 100GbE, InfiniBand, а также других высокоскоростных схем.

Программное обеспечение GRL-PCIE4-BASE-RXA для калибровки и тестирования управляет системой, автоматизирует процессы, упрощает испытания на соответствие требованиям по джиттеру при верификации высокоскоростных интерфейсов. ПО поддерживает простой запуск тестирования устройств PCIe-Gen4 Rev 0.5 по нажатию одной кнопки. Автоматически контролируются ISI-каналы, калибруется раскрыв глазковой диаграммы. Все отчёты сохраняются в виде PDF.

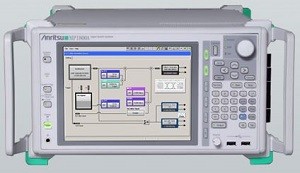

Мощный анализатор MP1800A, обладающий достаточной производительностью для тестирования схем нового поколения, использует преимущества ПО от GRL. Встроенный генератор импульсных кодов (PPG) генерирует наиболее качественные и амплитудные сигналы, доступные в электронной промышленности. Собственный среднеквадратичный уровень джиттера устройства составляет 275 фс. Выходное напряжение: 3,5 В(p-p). В устройство интегрирован детектор ошибок (ED) с максимально-доступной чувствительностью (10 мВ).
