Мониторинг напряжения и тока блока питания с использованием одного вывода

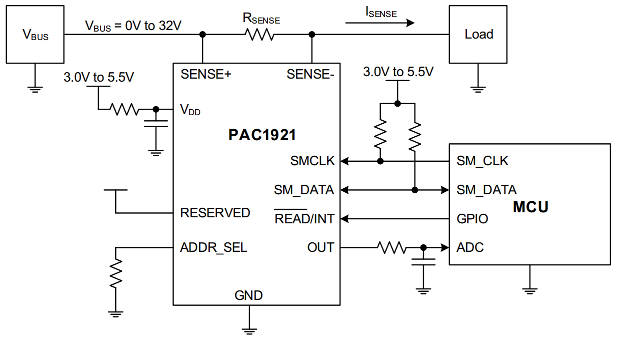

Возможен ли мониторинг напряжения и тока блока питания с использованием лишь одного аналогового вывода? Да, с новым чипом от Microchip – PAC1921. Фокус заключается в наличии также и последовательной шины, которая в любой момент времени указывает, что считывается в данный момент: напряжение либо ток.

Диагностика и считывание данных в новом чипе осуществляется по 2-проводной I2C-совместимой шине с поддержкой стандарта SMBus. Считывание осуществляется через дельта-сигма 11-разрядный либо 14-разрядный АЦП, вывод – при помощи 10-разрядного ЦАП.

Наличие цифровой подстройки позволяет согласовать аналоговый выход с входами микроконтроллеров (1;1,5; 2 либо 3 В) и реализовать диапазон измерений от 0 до 32 В. Считывание уровня тока при помощи внешнего резистора (подача тока 0 – 100 мВ). Напряжение считывается на стороне питания токочувствительного резистора, не на стороне нагрузки. Входные фильтры не требуются.

Чип питается от отдельного источника напряжения 3 – 5,5 В, потребляя 300 мкА (тип.). Также предусмотрен автоматический режим ожидания с потреблением 3,5 мкА. Заявленная точность работы – 0,4 % по току и 1 % – по мощности. Результаты измерений сохраняются в памяти, ёмкость которой достаточна для обновления данных с периодом 500 мкс и 2,9 с. Режимы интеграции рассмотрены подробно в даташите компонента.

Чип выпускается в 10-выводном корпусе VDFN с размерами 3 х 3 мм. Для разработчиков доступна оценочная плата ADM00592.
