Spectrum представила предварительные усилители для цифровых преобразователей

Компания Spectrum выпустила ряд предварительных усилителей для схем, в которых необходимо считывать и анализировать слабые электронные сигналы. При взаимодействии новых малошумящих усилителей с фирменными цифровыми преобразователями возможно повышение чувствительности и динамического диапазона различных измерительных систем.

Выпущенные предварительные усилители специально созданы для дополнения схем усиления, встроенных в цифровые преобразователи. Они эффективно расширяют доступные входные диапазоны, позволяя считывать и измерять очень слабые сигналы.

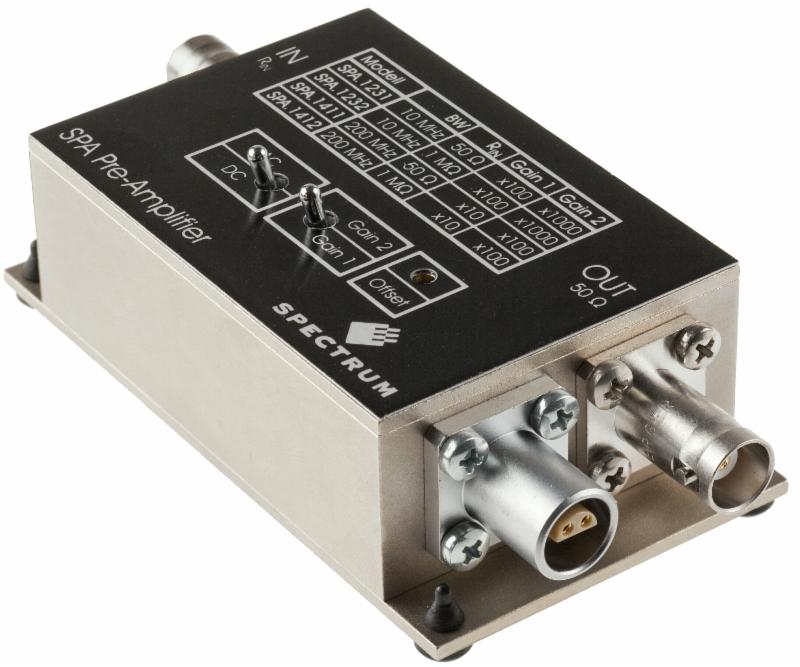

В линейке доступно 7 предварительных усилителей, что упрощает выбор нужной модели под конкретный цифровой преобразователь. Диапазон усиления устройств – от 20 до 60 дБ, частотный диапазон – от 10 МГц до 2 ГГц, сопротивление выходов – 50 Ом и 1 МОм. Большинство преобразователей реализуют связь по постоянному току и имеют подстраиваемое выходное напряжение смещения для расширения области применения.

Для использования полного разрешения и максимизации точности цифровых преобразователей важно, чтобы измеряемый сигнал как можно ближе соответствовал динамическому диапазону АЦП. Фирменные цифровые преобразователи Spectrum уже обладают встроенными усилителями с широкими возможностями настройки входа. Однако новые предусилители ещё больше расширяют их рабочий диапазон.

К примеру, 16-разрядная серия цифровых преобразователей M2i.46xx имеет 8 программируемых входных настроек с полным диапазоном от 50 мВ до 10 В. Использование предусилителя SPA.1231 позволяет добавить дополнительное усиление 40 либо 60 дБ (х100 или х1000) и расширить полный диапазон до нижней границы в 50 мкВ. При разрядности 16 бит и низкой границе рабочего диапазона преобразователь способен считывать изменения сигналов в области нановольт.

Самый скоростной предварительный усилитель SPA.1841 с диапазоном 2 ГГц отлично подходит для работы с цифровыми преобразователями серии Spectrum M4i.22xx, обладающими частотой выборкой до 5 GSPS и частотным диапазоном до 1,5 ГГц. Используя комбинацию M4i.2230-x8 и SPA.1841 можно цифровать сигналы в диапазоне ГГц с полной шкалой от 2 мВ, что в результате даёт разрешение 15 мкВ на шаг при заданной разрядности преобразователя в 8 бит.

Обычно большое усиление приводит к повышению уровня шума, особенно при работе со слабыми сигналами. Поэтому особый дизайн преобразователя и предварительного усилителя – является критичным фактором. Все предусилители серии SPA оптимизированы по уровню входных шумов. Показатели шума – 0,9 нВ/√Гц.
