LTC выпустила DC/DC-преобразователь с SEPIC-топологией

Компания Linear Technology (LTC) представила компонент LT8494 – DC/DC-преобразователь, работающий в токовом режиме с фиксированной частотой, выполненный по топологии SEPIC/boost. В чип интегрирован ключ с рабочим током до 2 А и напряжением до 70 В.

Ток покоя в 7 мкА делает новый компонент идеальным для постоянно активных автомобильных схем и прочих промышленных систем, получающих питание от батарей. Запуск преобразователя возможен при входном напряжении от 2,5 до 32 В. Рабочее напряжение на входе может лежать в диапазоне 1 –60 В.

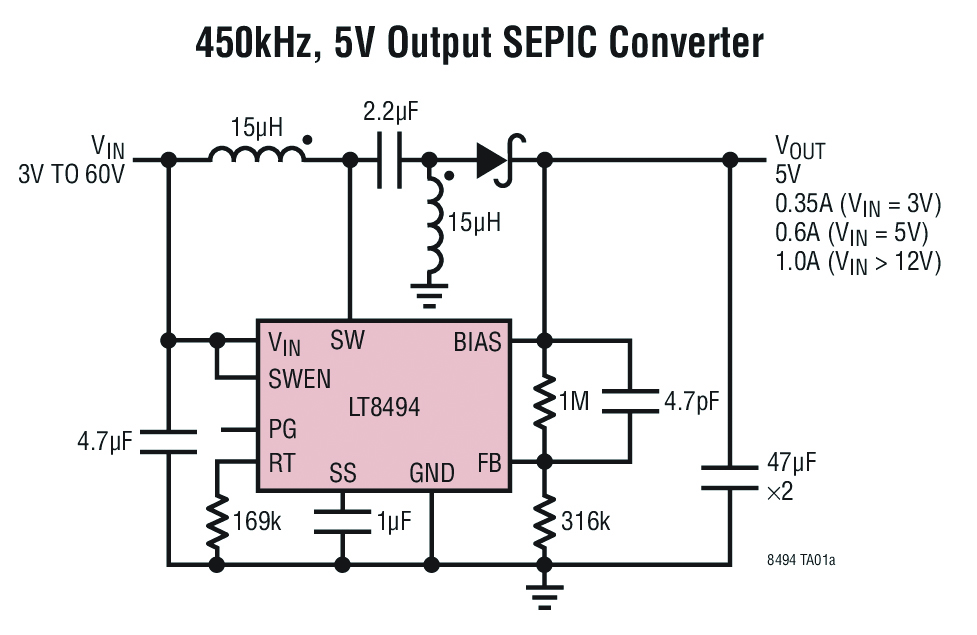

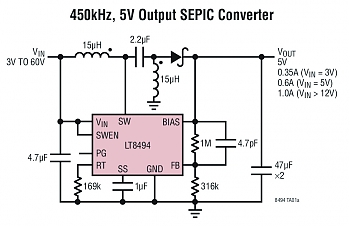

Чип может быть включен по схеме повышения, SEPIC, или обратноходового преобразователя. Частота переключения может задаваться посредством единственного резистора в диапазоне от 250 кГц до 1,5 МГц, что позволяет инженерам сократить монтажную площадь внешних компонентов. Сочетание корпуса TSSOP-20E с улучшенными температурными характеристиками (либо QFN) и компактных внешних компонентов способствует уменьшению размеров и себестоимости.

Как заявляет LTC, встроенный в чип высокоэффективный ключ с рабочими характеристиками 2 А/70 В достигает КПД 83 % при включении по схеме SEPIC. Применение двух питающих входов (Vin и BIAS) позволяет задействовать наиболее эффективное питание и повысить эффективность для ряда условий. При топологии SEPIC чип может работать с входным напряжением до 60 В (до 32 В – в остальных конфигурациях).

К прочим возможностям преобразователя относится отказоустойчивый корпус с улучшенными температурными характеристиками, сигнал корректности питания, программируемый запуск/останов, цепи защиты от перегрева. Стоимость компонента стартует с $2,85 за корпус (при заказе от 1 тыс. шт.).
