Модуль для тестирования протоколов повысит энергоэффективность устройств с интерфейсом PCIe

Keysight Technologies анонсировала модуль для тестирования протоколов U4305B PCI Express, спроектированный для повышения энергоэффективности устройств с интерфейсом PCIe. Новое решение предназначено для инженеров, разрабатывающих системы с интерфейсом PCIe 3-ей версии. Модуль позволит осуществлять верификацию состояний шин и подключенных устройств при минимальных уровнях сигналов.

Согласно разработчикам, модуль U4305B обеспечит широким рядом средств для тестирования и валидации интерфейса PCIe версий 1, 2 и 3 с числом связей до x16. Данные инструменты найдут применение у разработчиков, которые, в том числе, ищут новые способы тестирования энергонезависимой памяти NVMe и операций субсостояния L1.

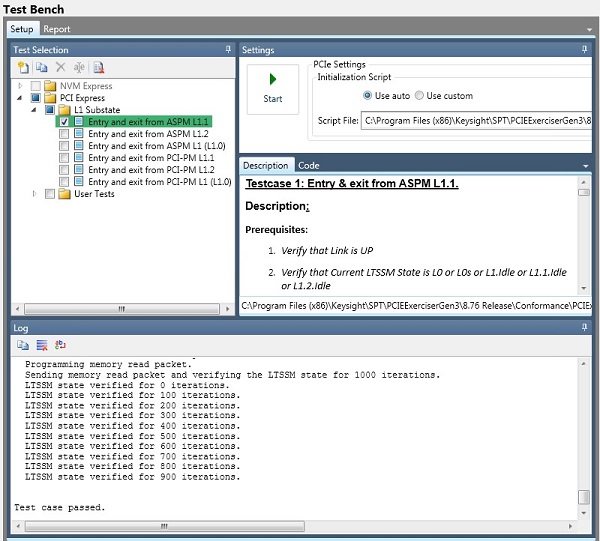

Ещё с ранних реализаций PCIe состояния с низким энергопотреблением представляют интерес для разработчиков. Теперь же, интерфейс PCIe имеет новые стандарты с экстремально низкой мощностью сигналов, называемой субсостоянием L1. Специальный сигнал CLKREQ# позволяет устройствам отключать тактирование и даже удерживающее напряжение для достижения невиданной ранее энергоэффективности. Модуль U4305B спроектирован для верификации таких субсостояний. Встроенная испытательная среда позволяет инженерам генерировать автоматизированные тесты функциональности интерфейсов PCIe и NVMe. Среда позволяет исполнять скрипты, проверяющие состояния от ASPM до PCI-PM L1. Готовые тесты проверяют каждое состояние и выдают результаты о прохождении либо провале тестирования.

Для модуля U4305B доступен пакет тестирования LTSSM. Пакет позволяет инженерам осуществлять тестирование согласованности каналов с тщательной проверкой функций LTSSM на испытываемом устройстве. Также пакет может верифицировать переходы состояний PCIe и проверять правильность таймаутов. Более 50 заранее подготовленных тестов оценивают работу испытываемого устройства.

Для тестирования памяти NVMe модуль U4305B может работать как в ведущем, так и ведомом режимах, принимая либо передавая команды, создавая ошибочные тестовые последовательности. Стандартизированное тестирование NVMe не только улучшает соблюдение спецификацией и повышает возможности совместимости устройства, но и способствует сокращению времени испытаний за счёт предоставления готовых тестов, демонстрирующих разработчикам функции устройства.

Инженеры смогут настроить модуль Keysight U4305B для тестирования субпротокольного уровня и отладки уже известных PCIe-устройств, а также решений, которые появятся в будущем. В модуле предусмотрен передовой генератор трафика, который может использоваться для посылки и отслеживания пакетов физического уровня, TLP, DLLP; для моделирования поведения PCIe-устройств.
