Чип ведомого EtherCAT-контроллера с двумя Ethernet-трансиверами

Microchip Technology показала чип ведомого EtherCAT-контроллера, оборудованного двумя Ethernet-трансиверами (10/100 Мбит), которые могут работать с подключениями как на базе оптоволокна, так и меди. Новый компонент LAN9252 поддерживает коммуникацию по стандартной хост-шине и интерфейсам SPI/SQI, а также по отдельным цифровым интерфейсам ввода/вывода, дающим проектировщикам гибкие возможности выбора различных кмикроконтроллеров при реализации стандарта взаимодействия EtherCAT в реальном времени.

Дополнительно, чип LAN9252 должен способствовать упрощению и удешевлению систем, в которых используется стандарт EtherCAT. Это схемы заводской автоматики, управления промышленными процессами и двигателями, оборудование Интернета вещей. Новый контроллер обеспечит высоким уровнем интеграции и оптимизации стоимости, что актуально для существующих и будущих промышленных систем.

Ведомый контроллер LAN9252, совместимый со стандартом EtherCAT и всеми системами, его поддерживающими, оборудован 4 КБ двухпортовой памяти DPRAM и тремя модулями управления памятью FMMU. Чип LAN9252 также предоставляет функции диагностики кабельных подключений, что позволяет обслуживающим инженерам быстро и эффективно диагностировать сбои. Компонент выпускается в коммерческой, промышленной и расширенной версиях с различным диапазоном рабочих температур.

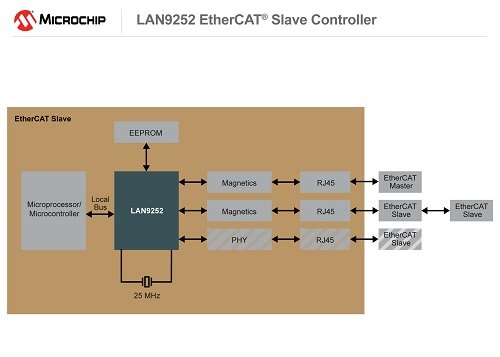

Для содействия разработке схем с контроллером LAN9252 компания Microchip также анонсировала две оценочные платы, поддерживающие различные системные архитектуры. Эти системы демонстрируют взаимодействие с чипом LAN9252 посредством простых подключений либо работу с микроконтроллерами, например, 32-разрядными устройствами PIC32MX. Также доступен SDK, что упрощает задачи разработчиков. Обе платы (#EVB-LAN9252-HB и #EVB-LAN9252-DIGIO) доступны для заказа по цене $300 через любого официального дистрибьютора Microchip. EtherCAT-контроллер LAN9252 выпускается в виде образцов в 64-выводных корпусах QFN и QFP-EP. Стартовая стоимость – $7,01 (партии от 10 тыс. шт.).
