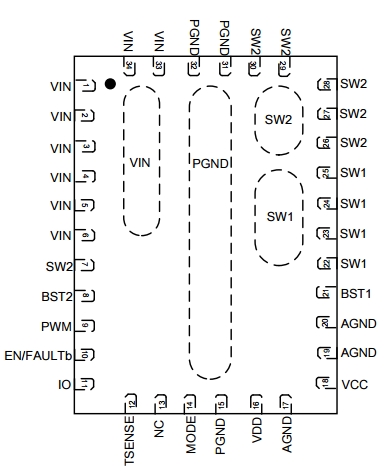

Каскады на мощных полевых МОП-транзисторах в корпусах TQFN с рабочим током до 20 А

Micrel представила два новых решения в линейке силовых каскадов IntelliMOS, имеющих рабочий ток до 20 А. В новых компонентах MIC4520/MIC4521, выполненных в корпусах TQFN, применена высококачественная технология FETZillaT DMOS для достижения высокого уровня КПД (пиковый уровень более 90 %). Согласно разработчикам, мощные МОП-транзисторы имеют оптимизированную ёмкость затвора для реализации высокой частоты переключения (до 1,2 МГц) и сокращения коммутационных потерь. Низкое сопротивление открытого состояния способствует сокращению потерь на электропроводность.

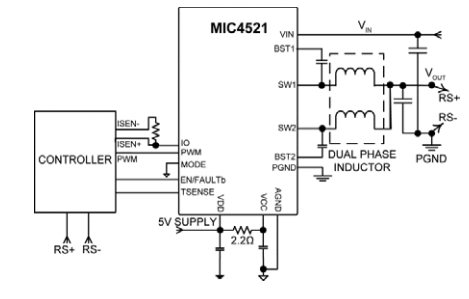

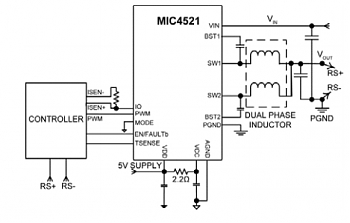

Компонент MIC4521 – это 2-фазный силовой каскад (включает полевые МОП-транзисторы и драйверы) со встроенным считыванием данных по току и температуре. Решение может работать совместно с 1-фазным контроллером (например, MIC2111 от Micrel), образуя полноценный высококачественный преобразователь питания с высоким рабочим током. Компонент MIC4520 – 1-фазный силовой каскад, способный работать как с 1- так и многофазными контроллерами. Новые решения могут применяться в различных схемах POL-преобразователей, используемых в цепях питания серверов, телекоммуникационного оборудования, систем хранения данных, базовых станций и графических карт. Устройства MIC4520/21 доступны серийными партиями от 1 тыс. шт. Стоимость – от $2,34/$2,57, соответственно.

Каскад MIC4521 обеспечит расширенными функциями телеметрии в сравнении с традиционными схемами DrMOS. Встроенные цепи считывания данных по току и температуре позволят реализовать точное измерение, а также мониторинг условий работы каждого преобразователя, что способствует повышению надёжности схем. Оба каскада от Micrel используют фирменный двунаправленный протокол передачи сообщений о сбоях.

Новые решения работают с входным напряжением в диапазоне 7 – 16 В. Каскады могут быть настроены на работу в режимах постоянной и прерывистой зоны проводимости, а также в режиме имитации диода для повышения эффективности при небольших нагрузках. Температура перехода в каскадах варьируется от -40 до 125°C.
