Linear Technology выпустила 4-канальные понижающий DC/DC-преобразователь с рабочим током до 8 А

Корпорация Linear Technology представила компонент LTC3371 – чип для управления питанием общего назначения, который найдёт применение в промышленных, автомобильных, коммуникационных системах, а также оборудовании распределения энергии. Чип LTC3371 включает 4 синхронных понижающих преобразователя, каждый питается от независимого напряжения в диапазоне 2,25 – 5,5 В и имеет возможность распределять питание с четырёх 1-А понижающих каскадов.

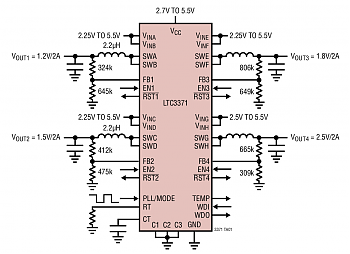

Понижающие каскады преобразователя могут быть включены параллельно путём простой комбинации соответствующих выводов Vin и SW, а также C1 – C3. До четырёх смежных силовых каскадов может быть объединено в один канал, что в результате может дать до 8 уникальных выходных конфигураций: от 4-ёх с током до 2 А или двух с током до 4 А. Для каждого понижающего регулятора используется по одной катушке, а любые незадействованные каскады могут объединяться в один общий с большей мощностью.

Компонент позволит реализовать независимые выходы сброса по включению питания, следящие таймеры, а также функции мониторинга температуры кристалла, управления последовательностью запуска и наблюдения за параметрами системы. Все встроенные коммутационные цепи имеют внутреннюю компенсацию. Требуется лишь несколько внешних резисторов для установки значений выходного напряжения. Общая частота переключения может задаваться при помощи внешнего резистора, синхронизироваться с внешним генератором, либо устанавливаться на внутреннее значение по умолчанию, равное 2 МГц.

Цепи переключения могут настраиваться для работы в эффективном режиме высокочастотной пульсации (Burst Mode) при небольших нагрузках, либо в форсированном непрерывном ШИМ-режиме при пониженном уровне помех. Понижающие каскады сдвинуты по фазе на 90 ° для снижения помех и входных пульсаций. Предусмотрено прямое и обратное ограничение тока, мягкий режим запуска для ограничения бросков тока, функции защиты от КЗ.

Компонент выпускается в 38-выводных низкопрофильных корпусах QFN и TSSOP (5 х 7 мм) с улучшенными температурными характеристиками. Версии E и I предназначены для работы в диапазоне температур: -40 – 125°C. Версия H имеет диапазон: -40 – 150°C. Стоимость чипа стартует с $4,15 при заказе от 1 тыс. шт.
