Чипы драйверов двигателя нового поколения повысят надёжность систем

Texas Instruments (TI) пополнила линейку драйверов двигателей парой новых 12-В чипов, которые должны способствовать сокращению времени набора оборотов и упростить настройку шаговых и щёточных двигателей постоянного тока. Фирменная технология адаптивного управления током в драйвере DRV8846 автоматически подстраивает рабочие параметры двигателя для реализации точного, плавного и тихого движения. Чип DRV8848 упрощает схемы за счёт простого управляющего ШИМ-интерфейса и минимального количества задействованных внешних компонентов.

Оба драйвера имеют полноценные цепи защиты от сбоев, что также способствует упрощению схем и повышает надёжность работы двигателей такого оборудования как 3D-принтеры, IP-камеры наблюдения, системы дроссельного регулирования рефрижераторами; системы отопления, вентиляции и кондиционирования воздуха; домашняя автоматика; роботы.

Чипы DRV8846 и DRV8848 не требуют тонкой настройки. Адаптивное регулирование тока в микросхеме DRV8846 динамически изменяет схемы управления в соответствии с условиями по нагрузке, не требуя дополнительной настройки. Это упрощает работу с решениями, а также отладку. Сборщики оборудования ускоряют вывод своей продукции на рынок.

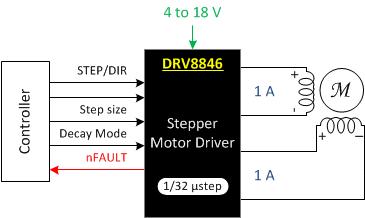

Микрошаговый индексатор (1/32) чипа DRV8846 в сочетании с адаптивным управлением способствует минимальным пульсациям тока, что приводит к реализации мягкого и точного движения с пониженным акустическим шумом.

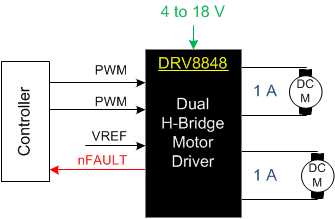

Компонент DRV8848 может работать без токочувствительных резисторов, лишь с применением развязывающих конденсаторов в цепи питания. Более точная работа может быть достигнута за счёт применения дополнительных резисторов и встроенного управления током.

Передовые средства защиты, включающие блокирование работы в условиях сверхтока и недостатка напряжения, температурное отключение, диагностику сбоев, обеспечат безопасность драйвера и самого двигателя, сократят сложность схемы и повысят надёжность работы.

Два полностью испытанных образца разработки доступны для заказа. Схема для 3D-принтера представляет собой законченную 3-осную систему с одним экструдером, в которой чип DRV8846 прецизионно управляет четырьмя шаговыми двигателями при питании от одного источника с напряжением 12 В. Вторая схема – система управления вентилятором и дросселем рефрижератора. В ней задействован драйвер DRV8848 для управления воздушным потоком и его направлением. Образец разработки выполнен на базе одиночной печатной платы.

Оценочные модули DRV8846EVM и DRV8848EVM позволят заказчикам быстро и просто ознакомиться с возможностями новых драйверов. Через микроконтроллер MSP430 и USB-интерфейс доступен графический интерфейс пользователя. Стоимость решений - $49. Клиенты, заинтересованные в схемах управления щёточных двигателей постоянного тока, оценят комплект разработчика BOOST-DRV8848 BoosterPack. Стоимость – $25. Комплект содержит всё необходимое для реализации схемы управления одно- и двухщёточных двигателей постоянного тока с поддержкой параллельных схем с большим током.

Чип DRV8846 выпускается в 24-выводном корпусе QFN с размерами 4 х 4 мм. Рекомендованная розничная цена при заказе от 1000 шт. стартует с $1,50. Драйвер DRV8848 выпускается в 16-выводном корпусе HTSSOP с размерами 5 х 6,4 мм. Рекомендованная розничная цена при заказе от 1000 шт. – от $1,30.
