Чип приёмника, способный оцифровывать РЧ сигналы в диапазоне 70-450 МГц

ADI анонсировала одночиповый широкополосный РЧ приёмник, который позволит проектировщикам высокопроизводительного оборудования для связи и измерений упростить схемы, повысить гибкость при выборе частоты и динамического диапазона. Чип AD6676 имеет следующие технические характеристики: уровень шума – 13 дБ, IIP3 – 36 дБм, спектральная плотность шума -160 дБ/Гц (полная шкала).

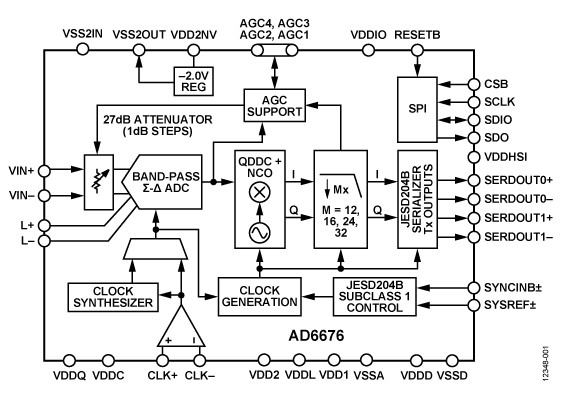

Рабочие параметры чипа AD6676 обусловлены топологией программируемого полосового сигма-дельта АЦП (CTBPSD), сочетающего функции аналоговой фильтрации и преобразования динамического диапазона. Реализация схемы на техпроцессе CMOS с геометрией в доли микрон позволила задействовать преимущества избыточной дискретизации за счёт цифрованной полосы пропуска до 160 МГц. Совокупность рабочих характеристик позволяет выполнять реконфигурируемые радиочастотные модули для высокопроизводительных гетеродинных систем.

Рабочий диапазон частот чипа AD6676 может составлять от 70 до 450 МГц, полоса пропускания 20 - 160 МГц, полный диапазон входа от -14 до 10 дБм. Компонент имеет уникальную возможность переключаться в течение 1 мс между 4-я наборами настроек частотного диапазона и полосы пропускания. Архитектура компонента не требует применения ПАВ-фильтров и усилительных блоков, что способствует упрощению интерфейса к РЧ смесителю. На входе предусмотрен программируемый цифровой аттенюатор, позволяющий легко управлять усилением. Приёмник AD6676 также содержит интегрированный синтезатор частоты, цифровой понижающий преобразователь и последовательный интерфейс JESD204B. Компонент способствует сокращению размеров приёмного каскада до 70 %.

Компания ADI также предлагает всесторонний набор инструментов для упрощения внедрения передовой технологии. Помимо даташитов, демонстрационных плат и технической поддержки онлайн, разработчик реализовал средства удалённой работы с аппаратной частью, позволяющие заказчикам экспериментировать с чипом AD6676 в реальном времени.

Версия чипа AD6676BCBZRL работает в диапазоне температуры от -40 до 85 °C, выпускается в корпусе WLCSP. Стоимость - $145 за шт. при заказе от 1 тыс. шт. Оценочная плата AD6676EBZ имеет стоимость $395. Комплект для захвата данных HSC-ADC-EVALEZ доступен по цене $750.
