Контроллер ёмкостных сенсорных экранов повышает точность работы в перчатках

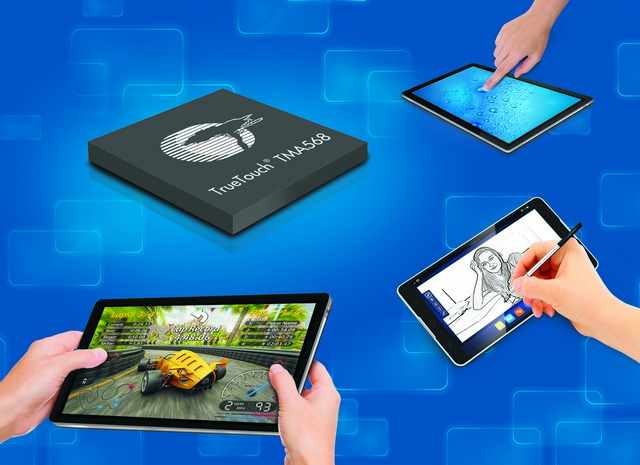

Корпорация Cypress представила семейство контроллеров сенсорных экранов, предназначенных для использования в схемах смартфонов, планшетов, электронных книг с большими экранами. По мнению разработчиков, новые решения обеспечат наиболее точным взаимодействием с пользователем, работающим с дисплеем в перчатках. Контроллер TrueTouch Gen5 TMA568 также позволит реализовать функцию предугадывания нажатия до непосредственного касания дисплея, за счёт чего могут быть реализованы различные эффекты, к примеру, улучшающие процесс поиска и выбора объектов на картах.

Помимо того, что в контроллере реализованы технологии защиты от помех, воды, ложных срабатываний, достигнут лучший в данном классе уровень точности и линейности при работе с одновременными нажатиями несколькими пальцами различного размера, с различным материалом перчаток (в том числе лыжные перчатки). Чип автоматически переключается между режимами работы пользователя в перчатках и без них, не требуя дополнительных действий.

Технология предугадывания нажатия изменяет фундаментальные навигационные функции мобильных устройств за счёт имитации такого события, как наведение курсора мыши на объект в традиционных ПК. Обеспечивается более точная и простая работа с навигационным интерфейсом. Контроллер TMA568 также обеспечивает поддержкой пассивного 1-мм стилуса для работы с рукописным вводом и подписями. Такая особенность важна для написания на таких языках как китайский и японский. Чип позволяет достичь точности и линейности работы наряду с высокой скоростью обновления, что требуется для рукописного ввода текста и подписей.

Электронные помехи от дисплеев и зарядных устройств могут нарушить корректную работу сенсорных экранов. Функция контроллера ChargerArmor обеспечит защитой от помех с напряжением до 20 В (Vpp) в диапазоне частот 1-500 кГц.

Запатентованная Cypress технология DualSense обеспечивает возможностью измерений как собственной, так и взаимной ёмкостей в рамках одного устройства. Благодаря этому семейство контроллеров Gen5 реализует защиту от влаги и позволяет работать в реальных условиях окружающего мира. Применение в новых контроллерах 32-битного ядра ARM Cortex M позволило добиться скорости обновления в 120 Гц при среднем энергопотреблении 12 мВт в активном режиме и 15 мкВт – в глубоком сне.

Контроллеры Gen5 управляют сенсорными экранами при напряжении 10 В, высокой частоте и узкополосном однопроходном сканировании с передовыми аппаратными средствами DSP-фильтрации. Беспрецедентный уровень устойчивости к помехам позволит проектировщикам устройств нового поколения создавать сверхтонкие многослойные платы, в том числе с «шумными» дисплеями и различными типами ламинирования.

Контроллер TrueTouch TMA568 выпускается в 56-выводном корпусе QFN и 70-выводном – BGA.
