Управляемый током усилитель напряжения с полосой пропускания 21 ГГц и трансимпедансом 10 кОм

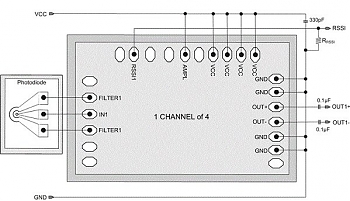

Texas Instruments выпустила управляемый током усилитель напряжения, работающий в параллельных оптических межсоединениях систем с пропускной способностью до 28 Гбит/с: оптических линейных картах, микроволновых транспортных каналах «точка-точка», оборудовании передачи видео по оптоволокну. Усилитель ONET2804T используется в связке с фотодиодной матрицей с шагом 750 мкм для преобразования оптических сигналов в дифференциальное выходное напряжение. Внутренняя цепь обеспечивает обратным смещением напряжения матрицы и считывает среднее значения тока на каждом фотодиоде.

Новый компонент имеет полосу пропускания 21 ГГц, трансимпеданс 10 кОм. В усилителе предусмотрен индикатор силы принимаемого сигнала для каждого канала. Для возможности управления выходной амплитудой, усилением, полосой пропускания и входным порогом может использоваться специальный управляющий вывод либо 2-проводный последовательный интерфейс.

Трансимпедансный усилитель ONET2804T обладает высокой чувствительностью при входном шуме менее 2 мкА и практически отсутствующем взаимном влиянии каналов. Это позволяет достичь высокого уровня целостности сигналов. Двухпроводной интерфейс I2C поможет проектировщикам оптимизировать схемы и достичь высокой производительности при низком энергопотреблении.

Компонент питается от напряжения 3,3 В и выдаёт дифференциальную амплитуду 450 мВpp. Рабочий диапазон температуры: -40 – +100 °C. Усилитель выпускается в виде кристалла с шагом каналов 750 мкм. Стоимость стартует с $45 для партий в 1 тыс. шт.
