Образцы разработки с поддержкой стандарта IO-Link улучшат системы с датчиками приближения

Компания Maxim анонсировала образцы двух подсистем, которые, по словам разработчиков, обеспечивают очень точными, энергоэффективными функциями распознавания приближения и улучшают схемы распределённого управления за счёт использования компактного концентратора с цифровыми входами.

В современном производстве интенсивно используется высокоскоростная автоматизация и точное считывание различных параметров. Растёт спрос на универсальные и точные датчики приближения, на сенсорные схемы с большим количеством входов. Оба типа новых подсистем поддерживают стандарт IO-Link для промышленных схем. Датчик приближения MAXREFDES27 работает с протоколом IO-Link для организации связи между контроллером и оптическим сенсором. Цифровой концентратор MAXREFDES36 использует протокол IO-Link для улучшения распределённого управления. Шестнадцать цифровых входов располагаются в непосредственной близости от двоичных сенсоров, благодаря чему исключается использование множества кабелей со стороны программируемого логического контроллера и повышается плотность монтажа.

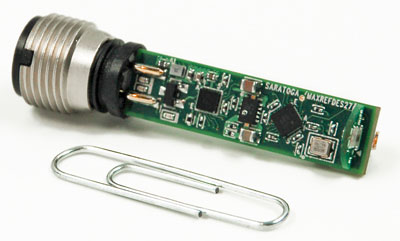

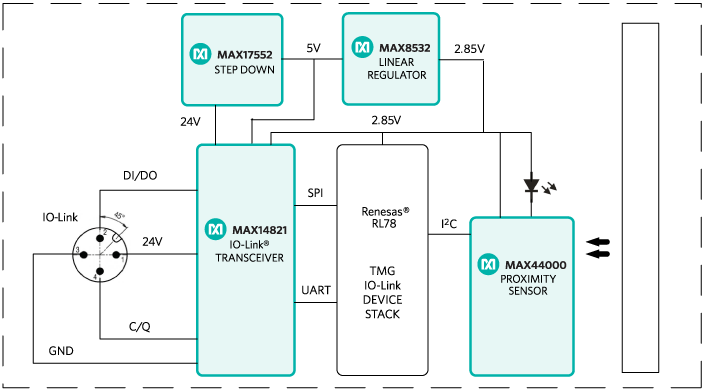

Образец разработки подсистемы MAXREFDES27 позволит настраивать и калибровать оптические датчики приближения с высокой точностью (до 14-битного разрешения). Схема может быть подстроена для работы с различными поверхностями и разными уровнями освещения. Согласно разработчику, плата содержит DC/DC-преобразователь, трансивер стандарта IO-Link, датчик приближения и микроконтроллер Renesas RL78 MCU для улучшения эффективности, надёжности и возможностей настройки систем. Решение потребляет лишь 150 мВт (тип.), что способствует пониженному рассеиванию тепла, повышенной надёжности. Кроме того, плата имеет функции самонастройки, эффективной двухсторонней связи между датчиком и модулем управления, а также механизмами защиты. Вся схема уместилась на печатной плате с размерами 8,2 х 31,5 мм.

Системы промышленного управления обычно насыщены различными проводами и кабелями, идущими от разнообразных датчиков к цифровым входам программируемого логического контроллера. Традиционные схемы управления сложно чинить и дорого обслуживать. Подсистема MAXREFDES36 объединяет до 16 цифровых входов в концентратор, исключая использование 15 кабелей, идущих к логическому контроллеру. Устройство потребляет 235 мВт мощности, размеры на 60 % меньше существующих аналогов. Экономящий место на печатной плате цифровой концентратор позволит производителям сосредоточить больше цифровых входов на каждом логическом контроллере. Это способствует упрощению работы, сокращает эксплуатационные расходы, стабилизирует энергопотребление на низком уровне и повышает время бесперебойной работы.

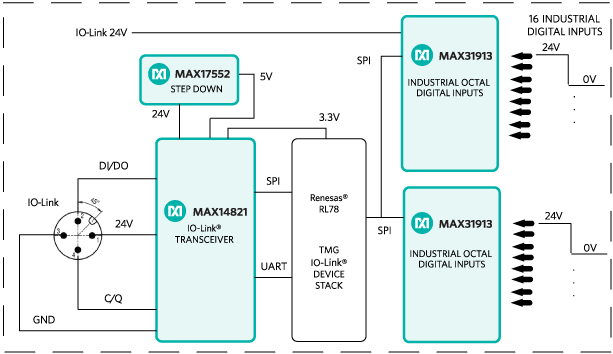

Плата MAXREFDES36 содержит питающий DC/DC-преобразователь, два 8-канальных сериализатора с цифровыми входами, трансивер стандарта IO-Link и микроконтроллер Renesas RL78. Решение также имеет автоматическую конфигурацию, цепи защиты от КЗ, перегрева. Схема потребляет лишь 235 мВт (тип.) и имеет размеры 53,75 х 72 мм, подходящие для монтажа на стандартную DIN-рейку. Плата на 60 % компактнее существующих аналогов.

Стоимость плат MAXREFDES27 и MAXREFDES36 составляет $99. Схемы, файлы компоновки и прошивок (включая файлы IODD для стандарта IO-Link ) доступны для загрузки.
