Комплект разработчика схем управления движением

Разработчик технологий управления движением и двигателями, Trinamic Motion Control, выпустил комплект для разработки TMCM-1043-KIT. Новое решение, нацеленное на разработку с модулем шагового двигателя TMCM-1043 stepDancer, обеспечит проектировщиков простым в использовании графическим интерфейсом пользователя, который позволит одним щелчком мыши изменять ток управления двигателем, параметры шагового исполнения команд и прочие характеристики.

Новый комплект создан под электронную сборку TMCM-1043, которая монтируется непосредственно на двигатели NEMA 17. В плате TMCM-1043, заранее настроенной и запрограммированной по всем рабочим параметрам с поддержкой стандартных двигателей с пиковым током 1.5 А, применяется чип драйвера шагового двигателя TMC2660 со встроенной цепью управления и силовыми MOSFET-транзисторами. Модуль TMCM-1043 управляется стандартными импульсами шага/движения, автоматически осуществляет расчет тока катушек двигателя NEMA 17. Низкое сопротивление MOSFET-транзисторов ведёт к небольшому значению рассеиваемой мощности.

Если модуль TMCM-1043 является готовым к коммерческому использованию решением, то новый комплект разработчика даёт возможность инженерам оптимизировать свои схемы, модифицируя ключевые параметры. К примеру, за счёт модификации уровней тока могут быть достигнуты более широкие возможности двигателей. При помощи стандартных программных средств легко можно изменить число микрошагов. Изменение тока покоя может влиять на крутящий момент.

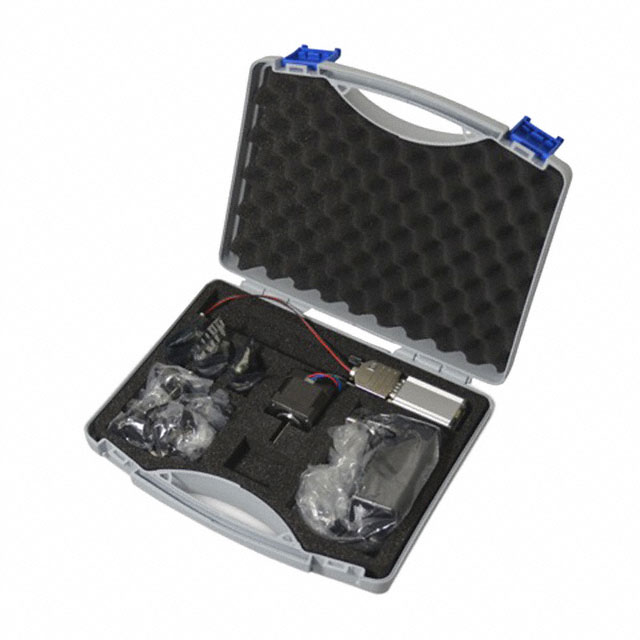

Комплект TMCM-1043-KIT – решение под ключ с программным обеспечением, адаптером для программирования, блоком питания, тремя модулями TMCM-1043 и двигателем NEMA 17. Стоимость комплекта – менее $300.

Модули TMCM-1043 доступны серийными партиями. Рекомендуемая розничная цена: от $30 до $40.
