Модернизированная версия CMOS-матрицы от CMOSIS с поддержкой ближнего ИК-диапазона

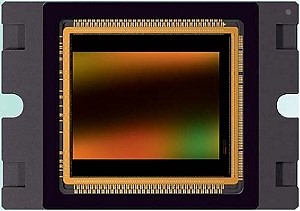

Компания CMOSIS выпустила модернизированную версию 12-Мп CMOS датчика изображения с кадровым затвором и поддержкой ближнего ИК-диапазона (NIR). Улучшенная матрица CMV12000, показанная на выставке ISS 2014 в Японии, имеет частоту до 300 кад/с.

Новая версия датчика CMV12000 выполнена на 12-мкм эпитаксиальной кремниевой пластине. Толщина эпитаксиального слоя на 7 мкм тоньше стандартных пластин, что значительно повышает квантовую эффективность для длин волн, превышающих 600 нм. При длине волны 825 нм квантовая эффективность практически вдвое превышает данный параметр у 5-мкм эпитаксиальных кремниевых пластин, что составляет рост от 15 до 30% для монохромной версии матрицы.

Разрешение улучшенной матрицы составляет 4096x3072 (формат 4К). Конвейерная схема позволяет осуществлять экспонирование во время считывания данных. Конструкция пикселей делает возможной технологию двойной коррелированной выборки, что сказывается на значительном снижении шумов с постоянным спектром и шумов темнового тока.

Матрица имеет 64 LVDS канала, каждый из которых работает на частоте 300 Мбит/с, что в результате даёт 150 кад/с при полном разрешении и разрядности 10 бит на пиксель. Управление и считывание может осуществляться через последовательный интерфейс. Встроенный синхрогенератор вырабатывает сигналы, необходимые для процессов считывания и экспозиции на датчике изображения. При этом сохраняется возможность внешнего управления экспозицией.

Датчик CMV12000 NIR доступен для заказа в виде образцов. Серийные партии и отгрузки ожидаются к концу 2014 года.
