Система контроля аккумуляторной батареи без шунтирующего резистора измеряет ток с точностью ±1%

Ams AG представила образец разработки платы, измеряющей ток с точностью ±1% за счёт мониторинга падения напряжения на медной дорожке печатной платы.

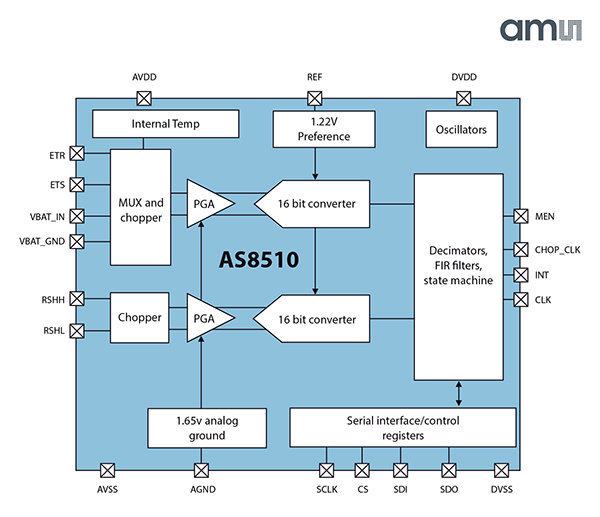

Основной модуль системы сбора данных AS8510 имеет 2 измерительных канала. Один канал используется для измерения тока путём считывания падения напряжения на 10-мм дорожке печатной платы с заранее известным сопротивлением и температурным коэффициентом. Другой канал измеряет температуру этой дорожки. Измерения температуры могут осуществляться как внутри компонента AS8510, так и при помощи внешнего температурного датчика.

Чип AS8510 подавляет эффект изменения сопротивления медной дорожки в зависимости от температуры при помощи фирменного алгоритма компенсации. За счёт этого достигается точность измерений тока ±1% на всем рабочем диапазоне температур от -40°C до +125°C. При этом не требуется использование точного шунтирующего резистора с низким температурным коэффициентом.

Исключение прецизионного шунтирующего резистора, обычно применяемого в токочувствительных схемах, позволяет проектировщикам сократить стоимость и спецификации систем. Поскольку точное считывание тока является основной функцией системы контроля батареи, образец разработки на ее основе может применяться в электромобилях, электровелосипедах и других системах с токопотреблением до 40 А. Эта же схема может быть адаптирована для работы с током до 100 А.

«При работе в паре с прецизионным 100-мкОм резистором модуль AS8510 может обеспечить сверхвысокой точностью работы (±0.5%) с током от нескольких мА до кА, – отметил Бернд Гесснер, вице-президент автомобильного направления в Ams. – Новый образец разработки от Ams показывает, как одно и то же устройство может использоваться для прецизионного считывания тока даже без применения шунтирующего резистора».
