LeCroy представляет сетевой анализатор целостности сигнала

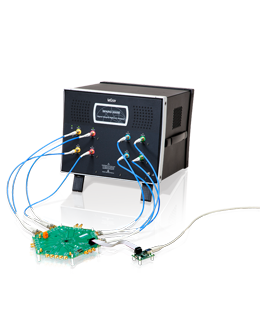

LeCroy SPARQ – это новый инструмент, классифицируемый как сетевой анализатор целостности сигнала. SPARQ расшифровывается как “S-parameters Quick”( “Быстрые S-параметры”) – это анализатор на основе рефлектометров TDR / TDT, способный измерять S-параметры 40-гигагерцевых 4 портов одним нажатием кнопки, при стоимости в доли от цены векторных анализаторов цепей. Полностью откалиброванные замеры могут быть сделаны за минуты, без необходимости отключения или подключения кабелей к стандартным калибровочным наборам и электронным модулям.

Сетевые анализаторы целостности сигнала SPARQ для осуществления многопортовых замеров S-параметров подключаются непосредственно к тестируемому устройству и к ПО на базе персонального компьютера посредством USB. Анализатор характеризует многопортовые устройства по целостности сигнала в разы дешевле по сравнению с традиционными методами.

Устройство идеально для разработки имитационных моделей на основе измерений, проверки дизайнов, тестирования на совместимость, высокопроизводительных тестов TDR, тестирования печатных плат.

Анализатор SPARQ имеет небольшие размеры и вес менее 20 фунтов. Подключение к любому стандартному компьютеру осуществляется посредством интерфейса USB 2.0, что позволяет запускать анализатор там, где вычислительные возможности можно наращивать.

Продукт предлагает калиброванные замеры посредством единственного подключения к тестируемому устройству, предлагая простые опции выбора. Стандарты калибровки уже зашиты в анализатор. Это позволяет осуществлять измерения без множества шагов подключения и исключает необходимость в дополнительных калибровочных модулях (ECAL).

SPARQ включает все стандартные инструменты аппаратного и программного обеспечения для осуществления измерений целостности сигналов. Эти инструменты включают преобразование S-параметров в смешанном режиме и перенумерацию портов; выполнение критериев пассивности, взаимности и причинности; встроенные во временной области виды сопротивления, корреляции, переходных и импульсных характеристик. Все результаты могут быть нормализованы по системному времени.

Анализатор SPARQ может осуществлять все тесты, которые сейчас возможны при помощи инструментов TDR и векторных анализаторов VNA. Некоторые измерения и тесты, которые SPARQ может производить, включают замеры сопротивления, обратных потерь, дисбаланса сопротивлений, вносимых потерь и перекрёстных помех (на ближнем и дальнем конце).
