Оптически-изолированный сдвоенный фотоэлектрический MOSFET-драйвер с возможностью генерирования напряжения холостого хода

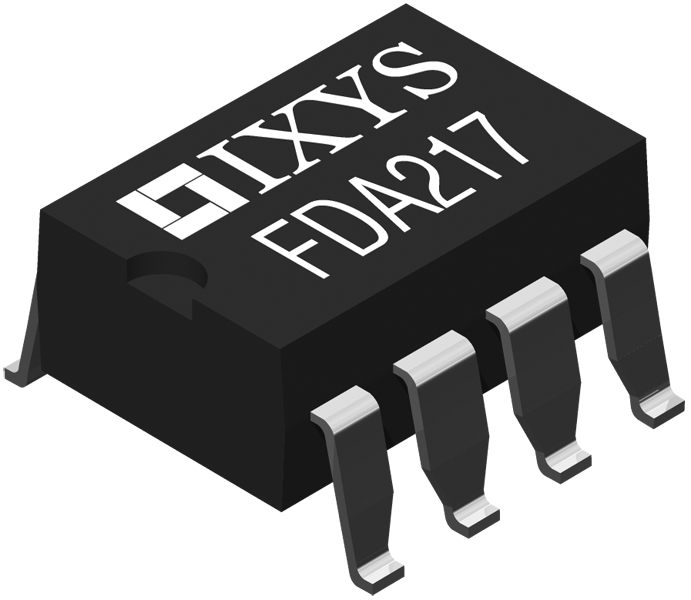

Подразделение компании IXYS анонсировало доступность оптически-изолированного сдвоенного фотоэлектрического MOSFET-драйвера FDA217. Оба драйвера имеют по оптически изолированному светодиоду в связке с фотодиодной матрицей. Каждая матрица способна генерировать напряжение холостого хода 12.2 В и ток короткого замыкания 9.1 мкА с прямым током светодиода, равным 10 мА.

Выход драйвера FDA217 управляется за счёт высокоэффективного входного инфракрасного GaAlAs-светодиода. Когда входной ток поступает на светодиод, излучаемый свет активизирует фотодиодную матрицу, генерирующую напряжение на выходе.

Фотодиодная матрица способна работать в качестве источника питания с напряжением и током, достаточным для управления мощными MOSFET-ключами. Компонент может достичь 27 мкА тока КЗ с большим током входного светодиода, до 30 мА. Независимые выходы могут быть связаны параллельно для работы с током КЗ, равным 18.2 мкА и прямым током светодиода 10 мА. В качестве альтернативы, выводы могут быть включены последовательно для достижения напряжения холостого хода, равного 24.4 В.

Каждая фотодиодная матрица состоит из встроенной цепи выключения, разряжающей внешний затвор MOSFET-ключа при отсутствии тока светодиода. Это исключает необходимость использования внешних компонентов для осуществления разряда. Технология оптической развязки гарантирует изоляцию выхода ко входу на уровне 3750 В (ср.кв.).

Драйвер FDA217 отлично подойдёт для использования в схемах дискретных твердотельных реле, в различных импульсных изолированных схемах, в цепях управления потреблением и нагрузкой, способствующих экономии энергии. Решение идеально для использования совместно с микроконтроллерами Zilog при реализации цифровых схем, применяющихся в некоторых системах промышленного управления питанием, заводской и домашней автоматики. Устройство имеет сертификат EN/IEC 60950 от TUV.
