Твердотельные усилители мощности для Х-диапазона частот

CTT анонсировала новое семейство компактных твердотельных усилителей мощности на основе нитрида галлия, работающих в частотном диапазоне от 7 до 11 ГГц и предназначенных для широкого ряда коммерческих, промышленных и военных систем. Новые решения, выполненные в компактных корпусах, имеют выходную мощность до 100 Вт. Линейка усилителей создана специально под строгие требования, диктуемые многофункциональными системами.

Среди всего спектра X-диапазон представляет наибольший интерес с точки зрения многофункциональных приложений. Сюда можно отнести: высокопроизводительные каналы точка-точка с пропускной способностью 140/155 Мбит/с; магистральные соединения с частотами 7.9 – 8.4 ГГц; системы радаров, включая РЛС с синтезированной апертурой, антенные решётки с электронным сканированием и АФАР, применяемые в гражданских, военных и правительственных агентствах; симуляторы и оборудование для тестирования.

Новое семейство твердотельных усилителей мощности на нитриде галлия уникально тем, что позволяет осуществлять настройку как механическим, так и электрическим способом. Инженеры CTT создали фирменную открытую архитектуру, основанную на передовых связующих веществах и уникальном материале подложки. В результате модульные усилители обладают высокими эффективностью и мощностью. Коммерческие и военные системы получат следующие улучшения: снижение веса и размеров, более высокую эффективность, более широкий частотный диапазон, сниженную стоимость, уменьшенное энергопотребление.

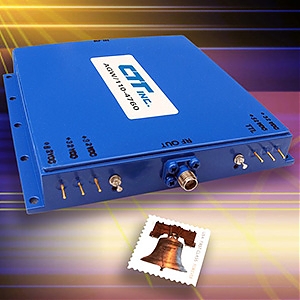

Широкополосный усилитель AGW-110-4760 общего назначения обеспечивает минимальную выходную непрерывную мощность 50 Вт на всём рабочем частотном диапазоне от 7 до 11 ГГц. Усиление составляет 60 дБ, насыщение мощности: 47 дБм. Ток покоя при напряжении питания 28 В (DC) равен приблизительно 6 А (без РЧ нагрузки). При полной нагрузке ток растёт до 14 А. Эффективность работы на частоте 7.5 ГГц составляет более 25%.

Модель AGW-110-5056-P обеспечивает до 100 Вт импульсной мощности в выбранных сегментах частот шириной 1 ГГц (из диапазона 7-11 ГГц). Усиление составляет 56 дБ, насыщение – 50 дБм. В импульсном режиме при напряжении питания 30 В (DC) ток покоя – менее 6 А, ток в режиме насыщения – до 16 А.

Новые усилители выпускаются в компактных корпусах с размерами 4.32 х 4.5 х 0.68 дюймов. Оба устройства доступны в версиях для монтажа в стойку. Новая конструкция упрощает и удешевляет внедрение решений. Разработчик также предлагает специализированные опции, например управление параметрами TTL.
