Avago выпускает 1-гигаомный усилитель с оптической развязкой

Avago Technologies анонсировала новое семейство датчиков напряжения с оптической развязкой. По заявлению компании, это первая в индустрии серия усилителей с оптической развязкой, основанных на сигма-дельта модуляции, специально оптимизированной для целей работы датчиков напряжения.

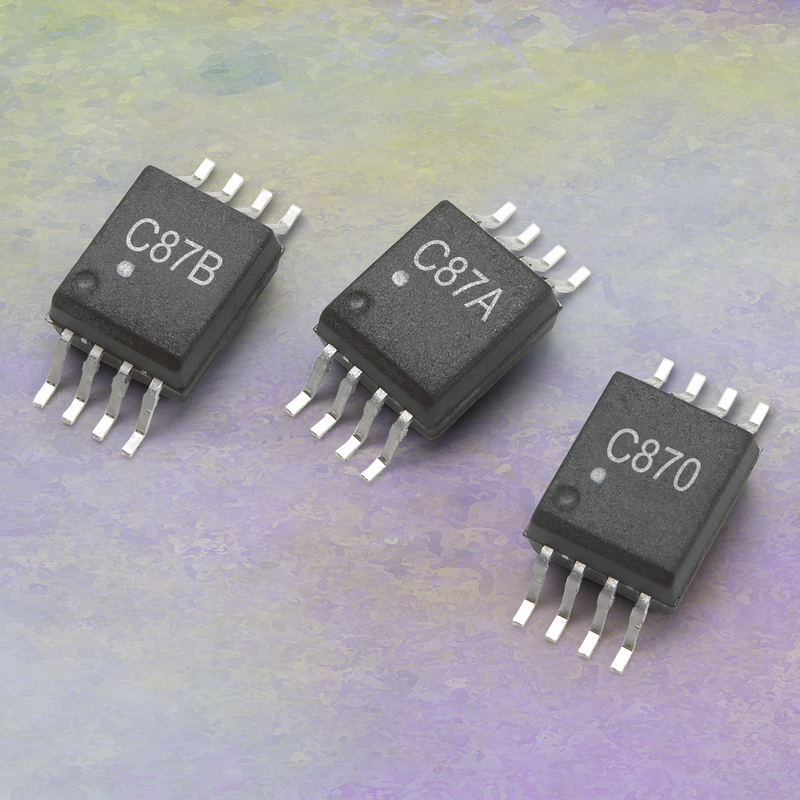

Компоненты ACPL-C87B, C87A и C870 предлагают проектировщикам 2-вольтовый входной диапазон с высоким входным сопротивлением в 1 ГОм. Новые датчики нацелены на использование в системах измерения вольтажа в электронных схемах преобразования питания, которые широко применяются в приводах двигателей; коммутаторах питания и системах на базе возобновляемых источников энергии, а также сенсорных интерфейсах, таких как термистровая изоляция NTC в модулях биполярных транзисторов с изолированным затвором.

Компонент ACPL-C87A (погрешность усиления ±1%) и ACPL-C870 (погрешность усиления ±3%) рекомендованы для использования в обычных схемах. Компонент ACPL-C87B (погрешность усиления ±0,5%) может использоваться в высокоточных системах, например инверторах возобновляемых источников энергии, где очень важно точно отслеживать флуктуации (вследствие, например, изменяемых условий освещения солнцем) напряжения шины постоянного тока. Также этот компонент найдёт применение в высокопроизводительных сервоприводах и приводах двигателей.

Датчики напряжения имеют единичное усиление 1 В/В с низким коэффициентом изменения порядка -0,035 ‰/ ºC. Нелинейность вплоть до 0,1% (максимум). Датчики имеют выводы активного отключения, которое уменьшает ток IDD1 до 15 мкА. Данная особенность отлично подходит для систем, питаемых от батарей, и для прочих чувствительных к уровню потребления устройств.

Высокий входной импеданс 1 ГОм упрощает схемы, позволяя для масштабирования напряжений использовать резисторы с большими характеристиками сопротивлений. В результате, уменьшаются потери мощности на нагрузке, что ведёт к лучшему КПД.

Усилители с оптической развязкой от Avago используют продвинутую технологию сигма-дельта модуляции и УПТ со стабилизацией нуля для осуществления точных, безопасных и надежных измерений напряжения и силы тока. Дифференциальные выходы новых устройств имеют непревзойденное шумоподавление в режиме изоляции, низкие смещения, высокую точность усиления и стабильность, а также широкую полосу пропускания сигнала в 100 кГц.

Встроенная усиленная изоляция и отличные показатели ослабления синфазного сигнала (CMR) предотвращают ошибочные измерения напряжения и гарантируют надёжную работу в шумных средах. Оптически-развязанные датчики напряжения имеют защиту от переходных процессов синфазных сигналов 15 кВ/мкс.

Компоненты проходят тестирование по стандартам CSA и IEC/EN/DIN EN60747-5-5 с пиковым напряжением изоляции в 1230 В. Рейтинг UL1577 – 5000 В (среднеквадратичное) в течение 1 минуты. Датчики выпускаются в вытянутых 8-контактных корпусах SO-8, с кратчайшими расстояниями изоляции по поверхности и воздуху, равными 8 мм, что соответствует мировым стандартам безопасности. Датчики также имеют широкий температурный диапазон работы от -40 до 105°C.
