Мощные MOSFET-ключи с максимальным сопротивлением открытого нижнего плеча до 6.4 мОм

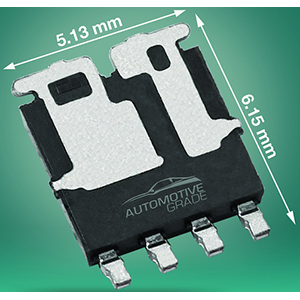

Vishay Intertechnology наладила выпуск двух мощных 40-В n-канальных MOSFET-ключей (TrenchFET) в ассиметричном корпусе PowerPAK SO-8L. Новые сдвоенные решения SQJ940EP и SQJ942EP для автомобильной сферы, сертифицированные по стандартам AEC-Q101, сочетают MOSFET-ключи верхнего и нижнего плеча, необходимые для высокоэффективных синхронных понижающих DC/DC-преобразователей. Транзисторы выполнены в компактном корпусе с размерами 5 х 6 мм, что способствует экономии занимаемого пространства на плате по сравнению с использованием дискретных MOSFET-ключей. Максимальное сопротивление открытого состояния нижнего плеча составляет лишь 6.4 мОм.

Среди сдвоенных MOSFET-ключей автомобильного назначения в ассиметричных корпусах, где размеры транзистора нижнего плеча увеличены для снижения потерь электропроводимости, в новых решениях рабочая температура до +175 °C обеспечит надёжность и устойчивость при использовании в электронных схемах транспортных средств. Транзисторы будут особенно полезны для телематических систем, таких как радио и GPS.

Ключи SQJ940EP и SQJ942EP дадут проектировщикам выбор различных значений сопротивления открытого состояния. При номинальном напряжении 10 В, компонент SQJ940EP имеет максимальное сопротивление открытого состояния, равное 6.4 мОм для 2 канала нижнего плеча и 16 мОм – для 1 канала верхнего плеча. По сравнению с симметричными сдвоенными решениями, ключ SQJ940EP обеспечивает на 31% меньшим сопротивлением открытого состояния нижнего плеча при столь же компактном корпусе. Компонент SQJ942EP обеспечит максимальным сопротивлением 11 мОм (напряжение 10 В) MOSFETа нижнего плеча и 22 мОм – верхнего.

Новые MOSFET-ключи соответствуют директивам RoHS и не содержат галогены. Образцы и серийные партии компонентов SQJ940EP и SQJ942EP доступны для заказа. Время доставки от 14 до 16 недель (для больших заказов). Стоимость составляет от $0.24 (при доставке из США) за шт. при заказе от 100 тыс. шт.
