Пьезорезистивные ударные акселерометры для испытания оружия

Meggitt Sensing Systems представила семейство 3-осных пьезорезистивных акселерометров Endevco model 7284, спроектированных для испытания оружия и для использования в регистраторах высоких перегрузок, взрывателях ракет и прочих системах, подверженных экстремальным значениям g. Новые сверхнадёжные датчики работают с диапазонами: 20000 либо 60000 g. Компоненты с низким энергопотреблением имеют превосходную способность выдерживать удар.

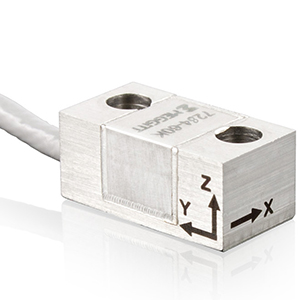

Акселерометры Endevco model 7284 – это 3-осная версия популярных 1-осных датчиков серии 7280A. Новые компоненты имеют тот же корпус, расположение болтов и ту же выносливую чувствительную систему, позволяя осуществлять измерения больших перегрузок вдоль 3 перпендикулярных осей. Частотная характеристика компонента model 7284 позволяет измерять продолжительные воздействия при переходных процессах.

Надежная схема акселерометра model 7284 включает 3 датчика, установленных в одном корпусе вдоль 3 перпендикулярных осей. Уникальные пьезорезистивные МЭМС-датчики имеют лёгкое газовое демпфирование для ослабления резонансов и предотвращения поломки во время условий перегрузки. Поскольку применяется лишь лёгкое демпфирование, компоненты способны реагировать на короткие ударные воздействия. Все чувствительные элементы выполнены на фабриках Meggitt (сертифицированных по ISO9001), расположенных в г.Саннивейле, шт. Калифорния, США.

Простая установка на винтах, протестированные на заводе параметры работы компонентов model 7284 – все это гарантирует более лёгкое и эффективное по стоимости решение по сравнению с использованием трех 1-осных акселерометров и монтажного блока. Новое решение также оборудовано надёжным 8-жильным кабелем, спроектированным для устойчивости к постоянным мощным перегрузкам. Стандартное входное напряжение составляет 5 В, длина кабеля - 48 дюймов.

Рекомендуемые аксессуары для серии Endevco model 7284 включают 3-канальный мостовой усилитель постоянного тока model 126, 3-канальный согласователь сигналов model 136 и дифференциальный усилитель напряжения постоянного тока model 436.
