Мощные биполярные транзисторы для схем сварочных аппаратов и ИБП
Fairchild представила серию биполярных транзисторов с изолированным затвором (БТИЗ) с номиналом до 1.2 кВ, предназначенных для промышленных импульсных схем: солнечных инверторов, источников бесперебойного питания и сварочных аппаратов.
Новые компоненты обеспечат быстрое переключение при потерях менее 30 мкДж/А. По сравнению с предыдущими быстрыми БТИЗ напряжение насыщения VCE(sat) значительно снижено и составляет 1.8 В.
В паре с новыми транзисторами в одном корпусе предусмотрены диоды. Для обеспечения области безопасной работы компоненты на 100% протестированы при индуктивном переключении с током в 4 раза большим номинального.

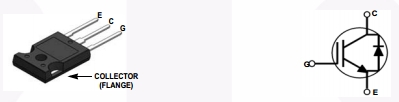

Новые БТИЗ выпускаются в корпусе TO247 с 20-мм выводами (ранее использовался больший по размерам корпус TO264). Номинальный ток составляет, соответственно: 15, 25 и 40 А для компонентов FGH15T120SMD, FGH25T120SMD и FGH40T120SMD. Максимальная температура перехода – +175°C.
