Магнитное кодирующее устройство с 18-битным абсолютным разрешением

iC-Haus показала полностью интегрированное 1-чиповое устройство iC-MU, предназначенное для сканирования магнитного поля на катушках и лентах, используемых в системах управления движением, таких как кодировщики абсолютного отсчёта, инкрементные кодировщики и кодирующие компоненты для бесщёточных двигателей. Данные о положении генерируются новым чипом в реальном времени и предоставляются по последовательным интерфейсам (BiSS, SSI и SPI), а также в виде инкрементного сигнала без задержек обработки. Благодаря интерполяции FlexCount можно задавать любое количество импульсов.

Решение позволяет работать со скоростью перемещения в линейных системах до 16 м/с при абсолютном позиционном разрешении порядка 0.16 мкм на расстоянии 164 мм. Для увеличения данного расстояния, чипы iC-MU могут быть включены в каскад. Во вращающихся системах чип iC-MU допускает скорость до 24 тыс. оборотов в минуту при разрешении в 5 угловых секунд.

Надёжность, высокая устойчивость к ударам и вибрации, отсутствие разрушаемых компонентов, нечувствительность к загрязнениям и влаге – это преимущества магнитного кодировщика iC-MU, говорящие сами за себя. Новый чип имеет высокую устойчивость к магнитной интерференции за счёт осуществления множественного дифференциального сканирования поля.

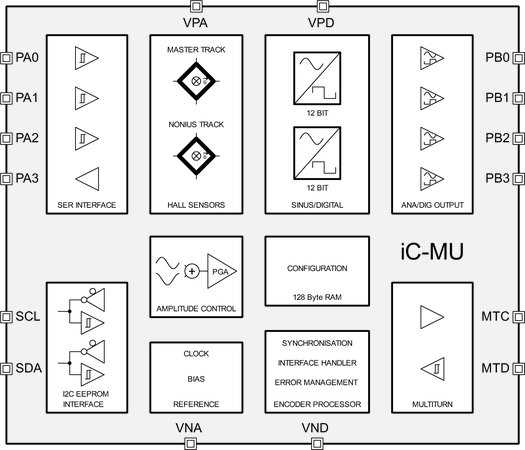

Схема СнК поддерживает все необходимые функции кодирующего устройства. Чип выпускается в наиболее компактном 16-выводном корпусе DFN с размерами 5 х 5 мм. Впервые допускается монтаж кодирующего устройства на полых валах при размещении компонента со смещением относительно оси, либо центра. Например, при использовании стандартного диска MU2S с диаметром 30 мм, на котором устанавливается чип, смещение от оси может составлять до 10 мм.

Решение предлагает различные интерфейсы для вывода данных. Микроконтроллеры могут быть легко связаны с чипом через интерфейсы: SPI, двусторонний BiSS C и SSI. Квадратурные инкрементные сигналы A/B/Z могут программироваться при помощи 1-65536 импульсов и предварительной настройки нулевого положения. Коммутационные сигналы U/V/W подаются на двигатели 1-16 полюсными парами. Для коммутации теперь не требуются дополнительные датчики Холла. В итоге, при производстве системы компонент iC-MU является эффективным по затратам решением.

Чип iC-MU работает от тока напряжением 5 В в диапазоне температур от -40°C до 110°C. Для знакомства с компонентом доступны различные демонстрационные платы, адаптеры для подключения к ПК и программные средства для ОС Windows.
