Кварцевые генераторы с рабочей частотой до 700 МГц

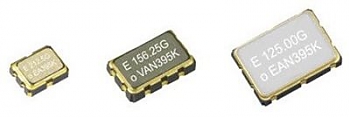

Корпорация Seiko Epson анонсировала семейство компактных, прецизионных и высокочастотных кварцевых генераторов с дифференциальными выходами, выполненных на основе ФАПЧ-схемы и способных генерировать частоту до 700 МГц. Помимо компонента SG3225, компактный корпус которого (3.2 х 2.5 мм) позволит производителям электроники значительно сократить размеры сборных печатных плат, в новое семейство входят генераторы SG5032 и SG7050, имеющие размеры 5 х 3.2 мм и 7 х 5 мм, соответственно.

Сетевые, потребительские и промышленные электронные системы должны иметь высокую пропускную способность, при этом схемы должны быть более компактными. Зачастую, такие системы могут не иметь принудительного охлаждения. Из этого следует, что кварцевые генераторы должны поддерживать более высокие частоты, обеспечивать большую точность при наименьшем джиттере. Кроме этого, данные компоненты должны иметь более компактный корпус и расширенный диапазон рабочей температуры. Такие требования к генераторам соответствуют спецификациям потребительских и сетевых систем, базовых станций, блейд-серверов и оборудования Интернета вещей (IoT).

Для соответствия требованиям рынка Epson придумала комбинацию миниатюрных кварцевых кристаллов с интегральной схемой ФАПЧ. Имея допустимое отклонение по частоте, равное ±20 x 10^-6 , при низком джиттере фазы порядка 270 фс, новые генераторы обеспечивают отличной точностью и стабильностью работы в диапазоне температур от -40°C до 85°C. Выходы новых компонентов SG3225, SG5032 и SG7050 могут иметь два типа: LV-PECL и LVDS.
