Texas Instruments представляет 20-В синхронный понижающий контроллер постоянного тока

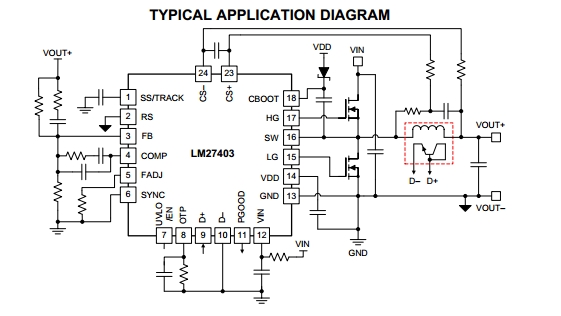

Texas Instruments (TI) выпустил первый аналоговый понижающий контроллер постоянного тока с дистанционным измерением тока катушки индуктивности при помощи биполярного транзистора. Данный метод способствует сокращению размеров мощных POL-преобразователей. Синхронный понижающий контроллер постоянного тока LM27403 с рабочим напряжением 20 В гарантирует КПД более 95% при входном напряжении 12 В и выходном токе 25 А, обеспечивает оптимизацию размеров решения и быстрые переходные характеристики при использовании в системах связи, промышленных, медицинских и силовых системах. В сочетании с интерактивным инструментом разработки WEBENCH компонент LM27403 упрощает схемы преобразования постоянного тока и ускоряет процесс проектирования.

Измерение сопротивления постоянному току на температурно-компенсированной катушке индуктивности способствует повышению точности по предельному току на 10% при изменении температуры. Это возможно за счёт использования недорогого полевого транзистора, на котором в реальном времени отслеживается температурные сдвиги. Компонент LM27403 поддерживает постоянный порог предельного тока при любом изменении температуры. В результате уменьшается размер DC/DC-преобразователей, используются меньшие по размерам и более дешёвые катушки индуктивности.

При взаимодействии с VID-контроллером LM10011 и 30-В MOSFET-модулем CSD87350Q5D компонент LM27403 представляет собой готовое решение для работы с изменяющимся напряжением. При этом возможна подстройка напряжения ядра (VCORE) процессора (с поддержкой VID-управления), например, DSP-модуля TMS320C6000 и других многоядерных процессоров цифровой обработки KeyStone.

Широкий диапазон входного напряжения компонента от 3 до 20 В преобразует питающие шины 3.3, 5 и 12 В к точке нагрузки при опорном напряжении 0.6 В и точности 1%. Минимальное управляемое время открытого состояния в 30 нс позволяет работать с большими частотами переключения и меньшем коэффициенте заполнения, что обеспечивает лучшую масштабируемость и более компактный размер схем. Адаптивное управление временем затухания способствует повышенной эффективности в высокочастотном режиме работы и сокращению энергопотребления. Дистанционное считывание выходного напряжения обеспечивает улучшенными средствами регулирования нагрузки при работе с большим током.

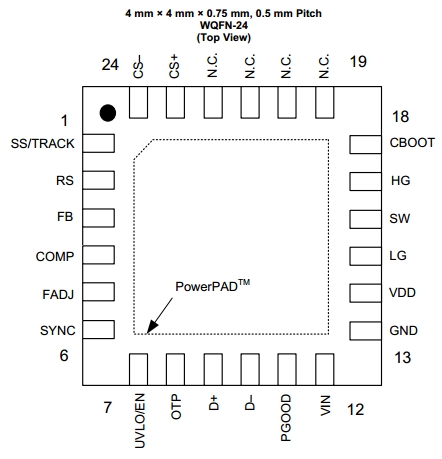

Контроллер LM27403 выпускается серийными партиями. Заказ можно осуществить у разработчика и его официальных дистрибьюторов. Компонент выпускается в 24-выводном корпусе PowerPad WQFN с размерами 4 х 4 х 0.8 мм. Стоимость составляет $1.20 при заказе от 1 тыс. шт.
